深圳机房建设综合网络布线为什么要从地板下走线?

文章来源:本站 人气:0 2022-10-08 15:23:57

深圳机房建设综合布线为什么要从地板下走线-深圳机房建设综合网络布线为什么要从地板下走线?深圳机房建设综合网络布线施工公司-中德信通13554957908

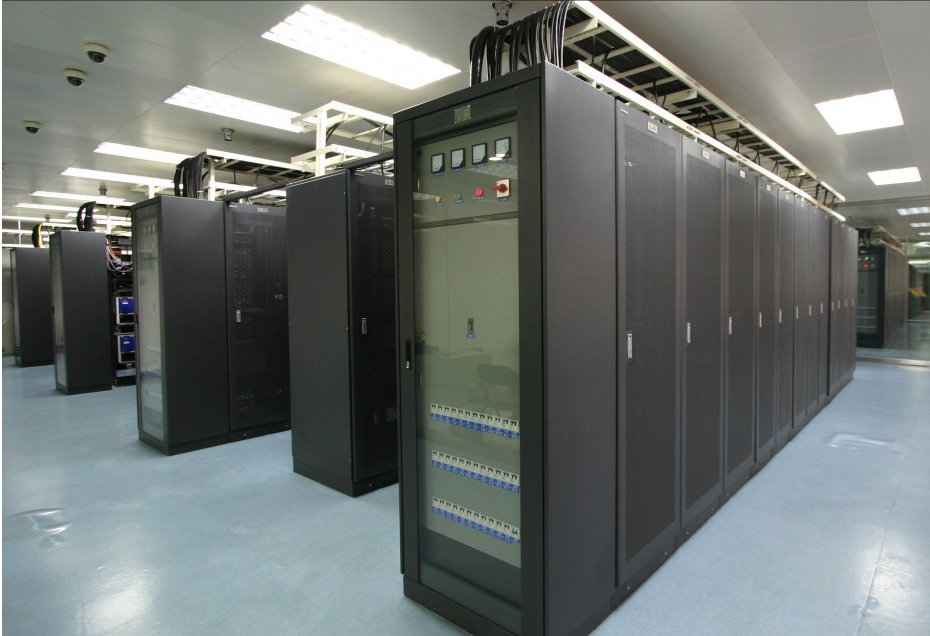

 深圳机房建设的设备平面布置主要面对机房的空调气流组织不被阻挡,机房内的各种管道路由不发生重叠现象,机柜的加固底座易于安装,机柜能够就近实现接地等问题,虑机柜、机架与缆线的走线槽道摆放位置,对于机房的气流组织设计至关重要。


   以往通信机房和信息机房均采用"面对背"的机列排列方式,并没有十分重视机柜的摆放形式对气流组织的影响,因为当时一个机柜的发热量也就达到1.5KW左右。现在,以交替模式排列设备机柜,即机柜/机架"面对面"排列以形成热通道和冷通道。

冷通道是机架/机柜的前面区域,热通道位于机架/机柜的后部,形成从前到后的冷却路由。设备机柜在冷通道两侧相对排列,冷气从架空地板板块的排风口吹出,热通道两侧设备机柜则背靠背,热通道部位的地板无孔,依靠天花板上的回风口排出热气。



1、  深圳综合布线采用地板下走线的方式



1)电力电缆和数据缆线分布在热通道或机柜/机架的地板下面,分层敷设。如果一定要在冷通道的地板下面走线,则应相应提高静电地板的高度以保证制冷空气流量不受影响。



2)为了提高架空地板下的净空空间,也可以将通信缆线的桥架设置于机柜顶部。既方便缆线敷设与引入机柜内,又可防止受到电力电缆的电场与磁场干扰。目前这种布置方式较为普遍。



3)地板上应按实际使用需要开走线口,调节闸、减震器或毛刷可安装在开口处以阻塞气流,以防止冷空气流失。在没有满设备安装的机柜中,建议采用空白挡板以防止"热通道"气流进入"冷通道",造成迂回气流。对于适中的热负荷,机柜可以采用以下任何      通风措施:



· 通过前后门上的开口或孔通风,提供50%以上开放空间,增大通风开放尺寸和面积能提高通风效果;



· 采用风扇,利用门上通风口和设备与机架门间的充足的空间推动气流通风。安装机柜风扇时,要求不仅不能破坏冷热通道性能,而且要能增加其性能。来自风扇的气流要足够驱散机柜发出的热量。在数据中心热效率最高的地方,风扇要求从单独的电路供

  电,避免风扇损坏时中断通信设备和计算机设备的正常运行。



· 对于高的热负荷,自然气流效率不高,要求强迫气流为机柜内所有设备提供足够的冷却。强迫气流系统采用冷热通道系统附加通风口的方式。



2、  行人通道设置,主机房内行人通道与设备之间的距离应符合下列规定:



1)用于运输设备的通道净宽不应小于1.5m;



2)面对面布置的机柜或机架正面之间的距离不宜小于1.2m;



3)背对背布置的机柜或机架背面之间的距离不宜小于1m;



4)当需要在机柜侧面维修测试时,机柜与机柜、机柜与墙之间距离不宜小于1.2m;



5)成行排列的机柜,其长度超过6m(或数量超过10个)时,两端应设有走道;当两个走道之间的距离超过15m(或中间的机柜数量超过25个)时,其间还应增加走道;走道的宽度不宜小于1m,局部可为0.8m。



在工程中,机列之间通道的距离还应该考虑到架空地板板块的实际尺寸,尽量以板块的尺寸取整预留通道,这样有利于机柜抗震底座的安装和方便板块的开口。
