综合布线系统
I 中德提供的综合网络布线工程服务I
综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。
由于综合布线系统是电话网络和计算机网络的物理层，因此综合布线系统的布局应充分考虑到应用网络在今后若干年内的需求，即它的布局应超前于应用的现实结构，形成可以灵活变化的，并基本上使计算机网络万变不离其中的系统结构。
根据国际电子工业协会(EIA)与美国通信工业委员会（TIA）制定的结构化布线系统标准(EIA/TIA568B 2002)，结构化布线系统由工作区子系统、配线（水平）子系统、干线（垂直）子系统、设备子系统、管理子系统、建筑群子系统六个子系统组成。其中任何一个子系统均为独立的单元组，更改任一子系统时也不会影响其它子系统。
工作区（Work Location）子系统
它就是工作区（各个用户）内终端设备连接到信息插座之间的设备组成，包括信息插座、连接软线、适配器等。
水平（Horizontal）子系统
水平子系统是布置在同一楼层上，一端接在信息插座上，另一端接在楼层配线间的跳线架上，它的功能是将干线子系统线路延伸到用户区。水平子系统主要采用4对非屏蔽双线线（UTP），它能支持大多数现代通信设备，在某些要求宽带传输时，可采用“光纤到桌面”的方案。
管理（Administration）子系统
它是干线子系统和水平子系统的桥梁，同时有可为楼层组网提供条件。其中包括双绞线跳线架、跳线（有快接式跳线和简易式跳线之分）。在有光纤需要的布线系统中，还应用光纤跳线架和光纤跳线。当终端设备位置或局域网的结构变化时，有时只要改变跳线方式即可解决，而不需要重新布线。因此起着管理各层的水平布线连接相应网络上的作用。
干线（Backbone）子系统
通常它是由单体建筑设备间至各层分配线箱，采用大对数的电缆或光缆，两端分别端接在设备间的跳线架上，为建筑物提供干线电缆路由。
设备间（Equipment）子系统
它是采用跳接式配线架连接主机和网络设备。该子系统是由设备间的电缆、连接跳线架及相关支撑硬件、防雷保护装置等构成。它可以说是整个配线系统的中心单元，因此，它的布放、选型及环境条件的考虑恰当与否，直接影响到将来信息系统的正常运行及维护和使用的灵活性。
我们的施工步骤

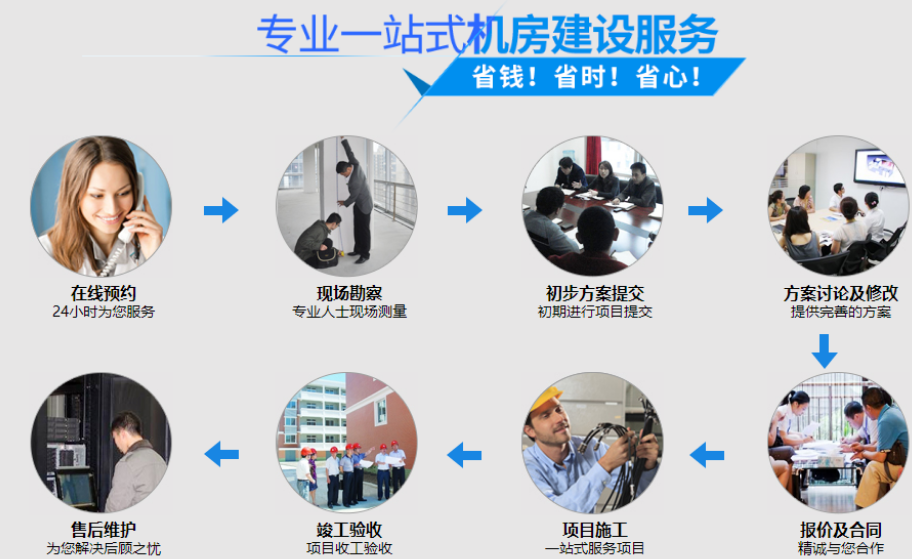

综合布线施工流程
一、现场勘察并联系大厦物业及单位相关的负责人了解大厦内部网络通讯构架；
（1） 接到设计公司的施工图后,做好现场勘察,与大厦物业的相关负责人联系,了解大厦网络通讯构架,弱电竖井的位置和单元区域的走线情况。
（2）了解大厦单元区原来是否有无布线，如果有，是否保留或是改动；如果需要改动，则有关注意事项经过协商后，做好调整和解决办法。
（3）具体掌握客户和物业关于外线的接入办法，已便随时和物业管理人联系，保证我们工作期间的施工顺利进行。
二、安排具体施工日期
（1）参加每次现场会，随时了解工程进度，以便及时知道我们进入现场的工作时间
（2）提前做好材料采购准备，由项目经理给行政部门提交一份材料报表，以便行政部门提前于供货商取得联系。
三、进入现场穿线
（1）首先检查线槽是否和图纸上的点位对应，检查天花板和地下的线槽有无改动，确保穿线的顺利，一切没有问题后开始穿线。
（2）和强电配合，了解网线穿入槽内是否会发生冲突。
四、机房的设备，配线架，模块，面板的安装
（1）根据工程进度，掌握机房的交工日期，以便机柜的进入，配线架和设备的安装。
（2）听取现场会上的日程的安排，家具的安装日期，确定我们安装屏风里的网线，模块，面板的日期。
五、测试配线架到点位之间的通讯状况是否符合要求，按照标准确的检测方法测试，采用先进的FLUKE设备测试，并把测试报告提供给客户。
六、按照施工图对应的点位贴好标签，其中包括跳线标签、配线架标签、面板标签，提供给客户一个便于管理的点位图，机房的电子方位图。
七、工程的验收
工程全面骏工后，客户进入工作区域，我们确保各个点位上的电脑和电话通讯正常，和客户IT部门负责人交代我们的布线基本概况，便于以后有什么问题好及时解决。
综合布线施工的主要步骤
1,勘察现场，包括走线路由，需要考虑隐蔽性，对建筑物破坏（建筑结构特点），在利用现有空间同时避开电源线路和其他线路，现场情况下的对线缆等的必要和有效的保护需求，施工的工作量和可行性（如打过墙眼等）
2,规划设计和预算，根据上述情况确定路由并申请批准，如需要在承重梁上打过墙眼时需要进行向管理部门申请，否则违反施工法规等。整个规划及破坏程度说明好经甲方及管理部门批准。修正规划。在正式的有终许可手续的规划基础上，计算用料和用工，综合考虑设计实施中的管理操作等的费用提出预算和工期以及施工方案和安排。实施方案中需要考虑用户方的配合程度。实施方案需要与用户方协商认可签字，并指定协调负责人员
3,指定工程负责人和工程监理人员，负责规划备料，备工，用户方配合要求等方面事宜，提出各部门配合的时间表，负责内外协调和施工组织和管理
4,现场施工
5,现场认证测试，制作测试报告
6,制作布线标记系统：布线的标记系统要遵循TIA-606 标准，标记要有十年以上的保用期
7,验收，文档。在上述各环节中必须建立完善的文档，作为验收的一部分。
综合布线项目，主要划分为设计、施工、测试验收3个主要阶段,"方案论证"前为设计阶段，中间为施工阶段，"指标测试"之后为测试验收阶段。
1、勘察现场
主要任务是与客户协商网络需求，现场勘察建筑，根据用户提出的信息点位置和数量要求，参考建筑平面图、装修平面图等资料，结合网络设计方案对布线施工现场进行勘察，初步预定信息点数目与位置，进行主干路由和机柜的初步定位。勘察对象包括:建筑结构、机房(设备间)和配线管理间的位置、走线路由、电磁环境、布线设施外观以及对建筑物的破坏(如打过墙眼，等。还要考虑在利用现有空间的同时避开强电及其他线路，做出综合布线调研报吉。
2、规划设计
工程的规则设计将对布线全过程产生决定性的影响，因此，应根据调研结果对费用预算、应用需求、施工进度等进行多方面综合考虑，并着手做出详细的设计方案。在综合布线系统标准和法规的指导下，充分考虑网络设计方案对布线系统的要求，对布线系统总体进行可行性分析，如空间距离、带宽、信息点密度等指标分析，并对各个子系统进行详细设计。如果楼群正在筹建中，应当及时提出综合布线方案，根据整体布局、走线路由情况对建筑设计提出特定的要求，如楼与楼之间的主干通道连接、楼层之间通道的走线规格、管道预埋等，以便后面的施工顺利进行。如果布线系统设计方案存在重大缺陷，一旦施工完成，将造成无法挽回的损失。因此，应当由用户、网络方案设计人员、布线工程人员共同参与方案的评审。如果发现可能存在的问题，必须在方案修改后再进行评审，直到形成终方案。
3、施工方案
根据布线系统设计方案确定详细施工细节(如布线路由、打过墙眼等)，综合考虑设计实施中的管理和操作，指定工程负责人和工程监理人员，规划各料、各工以及内外协调施工组织和管理等内容。施工方案中需要考虑用户方的配合程度，对于布线方案对路面和建筑物可能造成的破坏程度好让用户知晓并获得对方管理部门的批准。施工方案需要与用户方协商，且得到用户方的认可签字，并指定协调负责人予以配合。
4、经费概算
经费概算主要是根据建筑平面图等资料来结算线材的用量，计算布线材料费用、布线工具费用、人工费用和工期等。
5、现场施工
综合布线系统的实现阶段，主要包括土建施工:协调施工队与业主进行职责商谈，提出布线许可，主要是钻孔、走线、信息插座定位、机柜定位、制作布线标记系统等内容。技术安装:主要是机柜内部安装，打信息模块、打配线架。机柜内部要布置得整齐合理，分块鲜明，标识清楚，便于今后维护。不同品牌的产品可能有不同的打线专用设备。
施工现场指挥人员要有较高素质，应充分理解布线设计方案，并掌握相应的技术规范，必要时才能做出正确的临场判断。当装潢与布线同时开展是，布线应争取主动，早进场调查，把能做的事先做，如挖沟、打钻、敷设管道等，有计划的施工。一时无法解决的问题，设计人员必须尽快修改设计方案，早日拿出解决办法。
6、测试验收
根据相应的布线系统标准规范对布线系统进行各项技术指标的现场认证测试。
后是竣工验收审核以及技术文档的移交。
7、文档管理
工程验收完后，必须提供给客户验收报告单，内容包括材料实际用量表、测试报告书、机柜配线图、楼层配线图、信息点分布图以及光纤、语音和视频主干路由图等，为日后的维护提供数据依据。
8、布线维护
当综合布线系统的通信线路和连接硬件出现故障时，应当快速作出响应，提供现场维护，排除故障点，并根据客户需要对现有布线系统进行扩充和修改。
综合布线公司,公司综合布线,网络综合布线公司,南山综合布线公司,福田综合布线公司,罗湖综合布线公司,龙华综合布线公司,深圳综合布线工程公司
1、有线无线一体化网络覆盖，公司员工可随时随地联网办公。
2、高速稳定的局域网，保证数据快速高效传输。
3、网络的高安全性、高可靠性，清晰的部门权限划分，隔离部门网络禁止非法接入。
4、企业分支机构、出差员工与总部VPN互联，实现服务器数据资源共享。
5、公司员工上网行为管理，保障员工办公效率。
6、网络层级简单，易维护，突发故障易定位。
7、考虑企业后期规模扩大，机房网络设备和方案具备良好的拓展性。
通过以上的需求分析再根据客户的情况，因地制宜的去提供合适的解决方案就可以了，技术小德希望可以帮到您。
我们是专业的综合布线公司，提供一站式网络布线服务，包括设计、施工和维护等多项服务。我们致力于为客户提供高品质、高效率和高可靠性的布线解决方案，满足各种复杂环境下的需求，打造稳定可靠的网络环境。联系我们，享受专业的布线服务。
