序弱电行业最常见的就是综合布线系统。大家都认为综合布线系统简单，无非是网络、电话、电视的点对点布线。在早期的工业中，它也被俗称为“水晶头”系统。

记得五年前我们有个项目外包给施工队，敲水晶头的人工成本是2块钱，不容易赚到。验收不达标的时候，我们直接把线剪掉再打！

综合布线系统包括网络、电话、电视台和系统设备之间的所有电缆和相关连接件。今天，我们将从专业术语来分析综合布线系统。

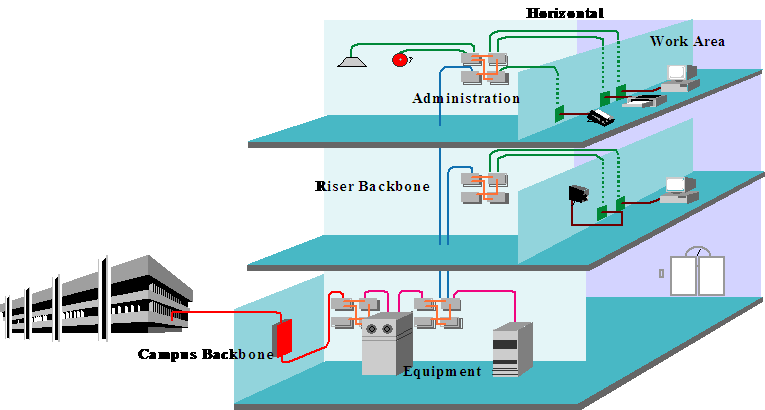

一、系统组成综合布线系统通常由以下六个子系统组成:

工作区子系统(工作区)

水平子系统(地板分配器)

管理区子系统(电信室)

主要子系统(建筑主干布线)

设备间子系统(设备间)

校园分销商(校园分销商)

如上图所示，每个子系统都是根据其所在位置来划分的，每个子系统都是相对独立的。让我们在下面详细解释每个子系统。

第二，工作空间子系统工作区子系统是用户的工作区，由从水平系统电缆延伸到终端设备、适配器和用户信息插座的连接电缆组成。

工作空间子系统主要包括插座面板、模块和跳线:

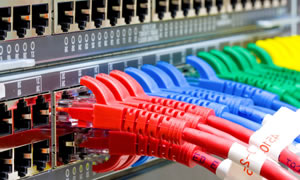

各种颜色的跳线，建议你在接线时根据不同的中德信通功能选择不同的跳线，这样接线美观，容易区分。

跳线长度从1米到5米不等。特别注意的是，好的网线跳线都是多股电缆结构，所以非常柔软，容易弯曲，不易折叠，接口适合反复插拔。

插座一般安装在墙面，采用86型加深金属底盒。对于特殊场合，如大厅，考虑设置接地插头。考虑到实际建设中可能出现的问题，网络和电话模块将有3%的冗余。

三.水平子系统水平子系统是指从各区域配线间到工作区的用户信息插座，由水平电缆、中间配线设备等组成。

水平子系统的主要内容是将电线从插座面板分配到弱电井。

每个网络插座都需要连接到管理子系统。一般水平子系统的最大布线距离为90米。这个距离是指从管理子系统配线架后端口到工作区网络插座的电缆长度。工作区内的终端跳线和连接设备的设备跳线总长度不应超过10米，总长度应控深圳网络布线系统制在100米。

水平子系统主要包括网线。目前常用的弱电网线有超五类网线和六类网线。

6类网线比5类网线中间多了一个十字:

我打算写一篇关于电缆的特别文章。电缆水太深了。之前买电缆的时候看到新手在用磁铁测量。其实光靠烧磁铁和打火机是检测不出所有问题的。市场电缆的材料有无氧铜、纯铜、纯铝、铜包铝、铜包铁。怎么分辨？最好的是无氧铜，最差的是铜包铁，电阻高，容易老化。

水平分系统布线一般采用吊顶桥架，从弱电竖井引至有信息点的房间，通过嵌在墙内的不同规格的PVC/铁管将线路引至墙上的暗装铁箱。

为保证线路安全，罐体应有良好的接地端子，金属线槽、金属软管、金属桥架和配电线路柜应整体连接后接地。

四.管理区域子系统管理区子系统设置在楼层布线间和弱电井内，是水平系统电缆端接的地方，也是骨干系统电缆端接的地方。

一般管理区主要在弱电井内，放置壁挂式机柜、配线架、电缆架、跳线等。

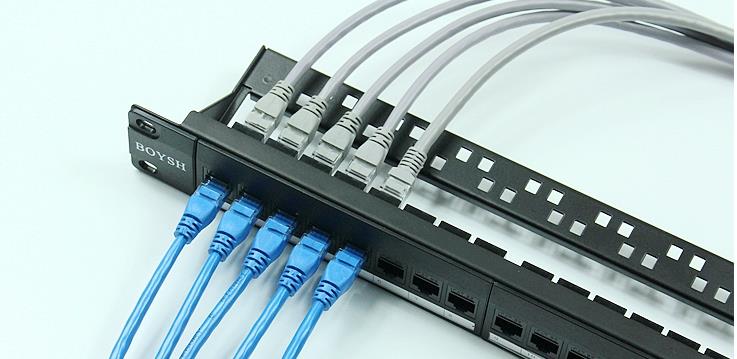

网络配线架

如果是电话，使用语音配线架，常用110配线架:

10配线架

10.配线架的一侧可以端接用户语音线路，另一侧可以连接大对数电缆，完成垂直干线和水平干线的布线管理。

问一个问题，你能用网线跑电话线吗？答案是肯定的，这很常见，但在使用插座面板时，您需要一个用于网络电话的跳线，即RJ45-RJ11跳线。一般采用2芯或4芯电话线，价格比网线便宜很多。

动词 （verb的缩写）干线子系统主干子系统由连接主机房和区域管理室的电缆组成。其主要功能是将各分层配线架与主配线架连接起来，用干线电缆提供楼层间的通信通道，使整个布线系统形成一个有机的整体。垂直干线子系统的拓扑采用分层星型拓扑，每层布线间需要用垂直干线电缆连接到建筑物的主要设备间。

一般来说，是机房到深圳机房建设弱电井的电缆。

网络的中继线通常采用光缆传输，电话的中继线通常采用大对数电缆传输。

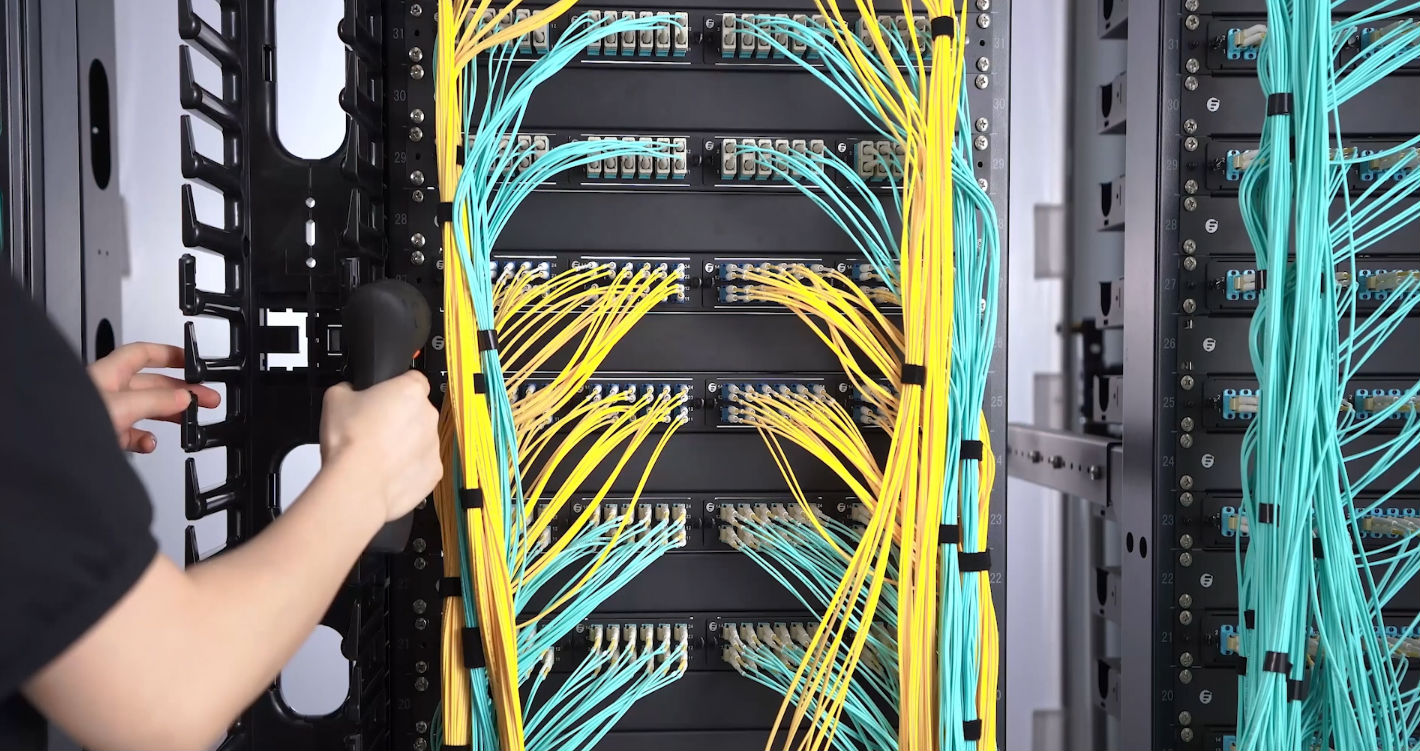

光缆主干传输

多股电缆

大对数电缆主要用于语音楼的垂直干线，并结合110配线架设备，可实现语音的传输和分配。常用的有25对、50对、100对。

不及物动词设备间子系统

机房子系统是数据和语音的垂直干线电缆在建筑物内端接的地方，也就是我们常说的机房。

设备间子系统是集中的设备区，连接系统的公共设备，如PBX、核心交换机、服务器、楼宇自动化、监控系统等，通过垂直干线子系统连接到管理子系统。

或者机柜的机架应良好接地，从机柜到接地电极的接地线的DC电阻不应超过1欧姆。

为了考虑防雷，需要连接金属护套、钢管等。电缆的进线口和出线口的电气设备接地，并安装防雷装置。

为防止雷击损坏，应安装通深圳网络布线信防雷柜作为通信线路的一级防雷措施。连接建筑物内外的大对数通信电缆必须埋设，以防止建筑物内外的通信线路产生感应闪电。

七.建筑子系统建筑综合体子系统通常涉及两栋建筑。在建筑综合体子系统中，不仅要考虑同一建筑内各楼层、各房间的电缆敷设，还要考虑不同建筑之间的连接以及各建筑内部原有的网络接入。

在施工队子系统的设计中，首先要考虑的是建筑连接和入口。常见的敷设方式有架空、直埋、电缆沟等。

根据经验，目前很多建筑都是通过网络直接连接，通常采用光缆。

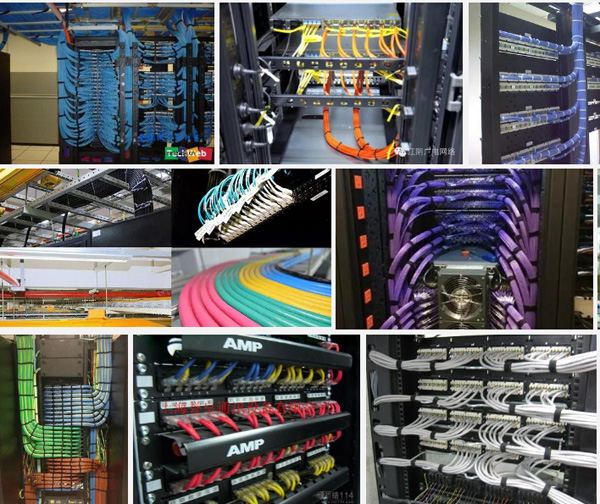

最后放一张硬核布线乱图，让大家都能感受到综合布线系统建设的艰辛:

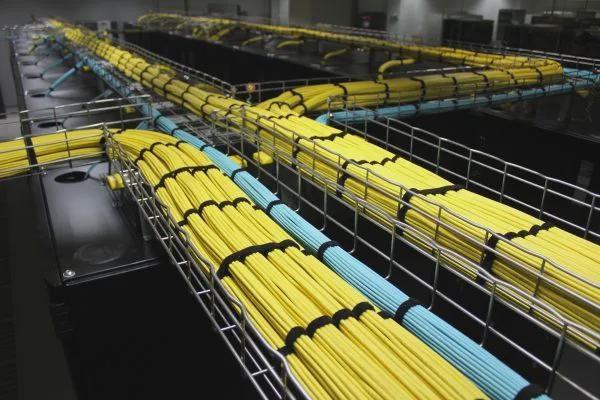

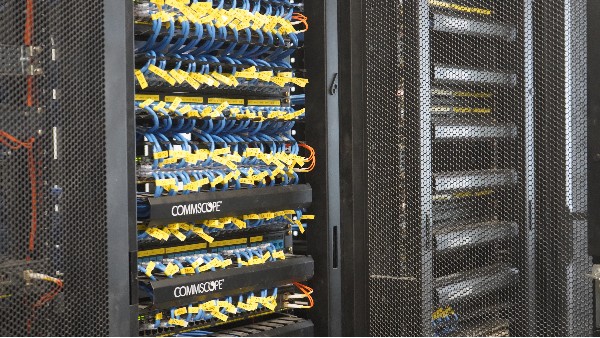

经过弱电工程师之手后效果-看着舒不舒服！
