深圳小区光纤综合网络布线到户解决方案案例

文章来源:本站 人气:0 2022-10-08 11:43:17

当前小区都要求的安装光纤宽带入户,这样的网速不仅快而且也很稳定,今天中德信通给大家介绍下小区光纤宽带到户的综合布线解决方案:
深圳小区光纤综合布线到户解决方案案例-深圳小区光纤综合网络布线到户解决方案案例-深圳小区综合网络布线-中德信通13554957908

1、 FTTH解决方案

  1.1 光纤综合布线到户组网方案

 某小区有一个4栋楼宇每栋15层每一层2个单元每个单元14户,施工布线准备用XX品牌的EPON光纤到户(每家放一台ONU),机房设在2公里内的管理中心。

  用户数量共1680户

  需求业务:宽带

  项目采用EPON接入FTTH方案,局端采用XX品牌OLT设备,终端采用有1个GE数据口的ONU设备。OLT安装在管理中心机房内;OLT设备以GE上行方式接入××运营商IP城域网和其他各种业务;用户端ONU安装在每个企业公司的信息箱中,实现数据、电话业务的接入。

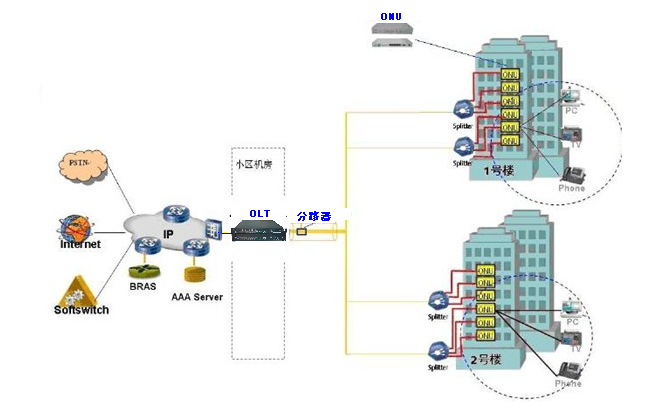

  组网示意图如下:(只做参考,以实际安装为标准)

深圳综合布线

  如上图所示,OLT设备采用机架型的设备,用其中的8个PON口来提供综合业务。分光器采用1:32的分光器,分光器放置于机房进行集中分光。

  OLT设备作为纯二层光接入设备应用,上联通过交换机连接到BRAS、或Router等宽带IP城域网设备上,将终端送上来的不同类型业务解调成以太业务,送入不同网络,为用户提供高速上网,IP电话和电视业务接入。(仅作参考)

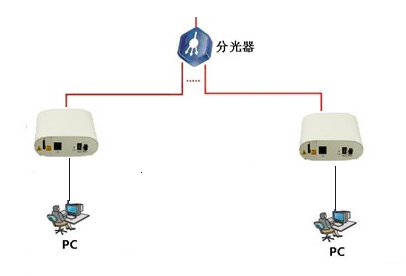

某小区光纤到户解决方案2

  ♦ 数据业务由ONU设备通过光纤接入OLT设备,经BRAS设备处理后接入INTERNET;

  2 、建设方案

  该处描述本次项目建设方案,以下提供实例说明。

  请注意:ODN为OLT到ONU的布线部分,ODN建设方案部分仅提供示例的描述参考。ODN工程设计相对比较复杂,需对项目工程施工情况有一定了解,才可能进行相关项目的ODN设计。

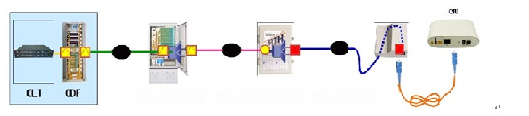

  ♦ ODN示意图

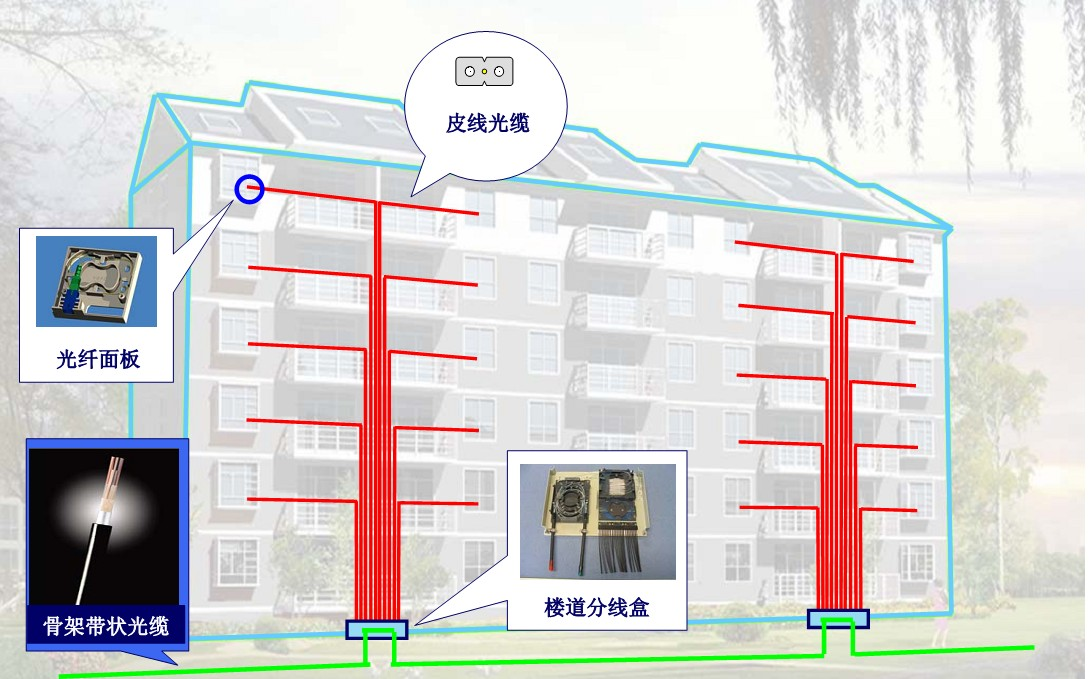

  高层光纤到户分光图

某小区光纤到户解决方案3

  本次项目采用OLT设备在机房,按照用户数量1680个来计算,1个PON口按照满配32个ONU,共需要53个PON口,PON板之间的通信采用汇聚交换机来连接。机房的分路器采用1:32的分光器全部放置于ODF箱体中,共需采用53台光分路器,集中分光到达楼道通过分纤盒在分别分出光纤到用户光纤面板。

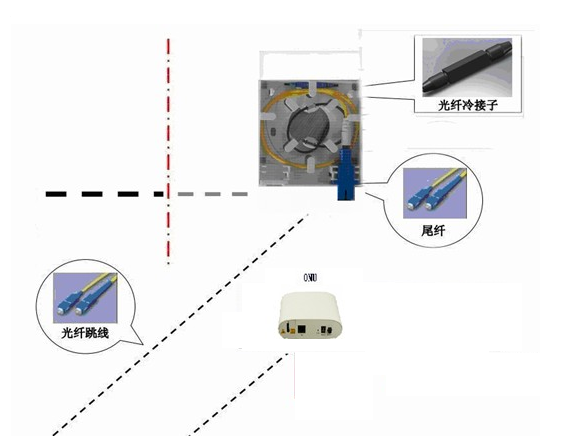

  ♦ 入户段

  微缆入户后经过熔接或者快速成端,出SC头连接ONU。

某小区光纤到户解决方案4

  3、 带宽规划

  如按照物理带宽计算,每户一台ONU,每户可享受30多M的带宽。

  网络的带宽测算包括两个方面的内容:

  单个PON系统内的带宽测算;

  OLT上联的带宽测算;

  对单个PON系统内的带宽测算,需要考虑该PON系统内所有ONU所产生的流量是否满足系统要求;对OLT上联的带宽测算,需要考虑该OLT所有PON口所带的全部ONU产生的流量(一般OLT包括多个PON口)

  用户带宽规划

  带宽规划情况需根据实际业务提供情况计算,该处提供示例说明。

  计算公式:

  ∑=(业务分配带宽×业务用户比率×集中比×流量占空比)×总用户数/带

  所有业务 宽冗余系数

  根据以上带宽需求表,可以看出,对于本次项目提供的数据业务、电视业务,为每个用户可提供的带宽满足下行30M、上行30M.。

  OLT带宽规划

  对OLT上联的带宽测算,需要考虑该OLT所有PON口所带的全部ONU产生的流量。

  计算公式如下:

  ∑=(业务分配带宽×业务用户比率×集中比×流量占空比)×总用户数/带宽冗余系数所有业务
