海康威视录像机录音接线及配置流程指导

文章来源:本站 人气:0 2023-05-25 15:35:09

海康威视录像机录音接线及配置指导

一、拾音器连接指导

1.录像机接入网络摄像机

网络设备的视频及音频编码均由摄像机完成,所以若摄像机没有内置拾音器,则需要给摄像机外接拾音器,举例海康摄像机拾音器的接法。

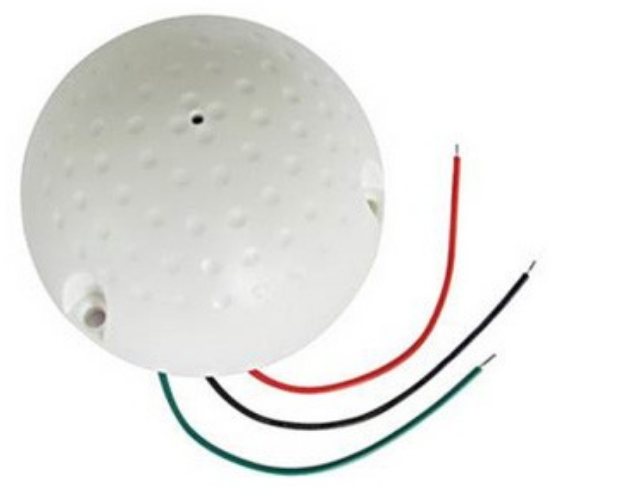

一般拾音器有三条线:①电源正级 ②电源负级 ③信号线;

连接方法:

①    把拾音器电源正极接到外置电源的正极,摄像机不对拾音器供电。

②    拾音器的信号线接到摄像机的“AUDIO IN”。

③    把拾音器的电源负极、外置电源的负极都接到摄像机的“GND”或"G"处。

2.录像机接入模拟摄像机

模拟设备的编码是在录像机上实现的,录像机上有几路音频输入即可支持几路摄像机录音,默认从第一个通道开始录音。如果要实现录像机跟客户端之间的对讲,需要在录像机上外接拾音设备及音箱。拾音器接线指导如下:

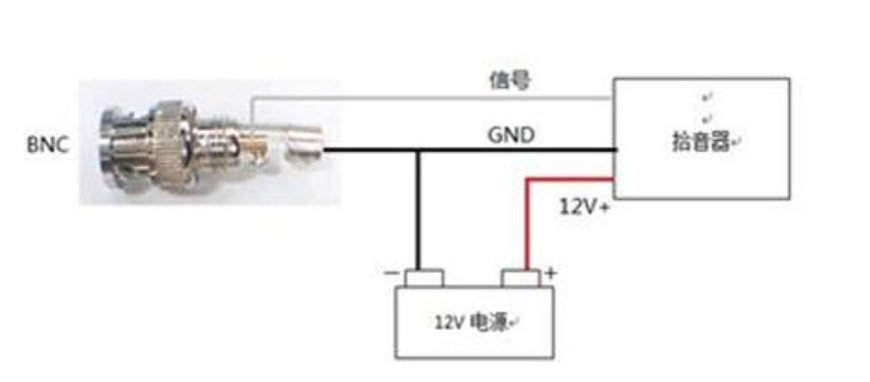

一般拾音器有三条线:①电源正级 ②电源负级 ③信号线

连接方法:

①    拾音器正极连接到电源的正极;

②    拾音器负极接到电源负极,再将黑色公共端接到Q9或莲花头屏蔽层;

③     信号线接到Q9或莲花头信号端。

接线规则:信号线接信号线,屏蔽层接屏蔽层。

注意:拾音器音频信号输入是否符合2-2.4V电平以及1000欧姆阻抗的要求。如果不符合,可能会造成无声音或声音轻,或者啸叫。

二、录像机上的配置

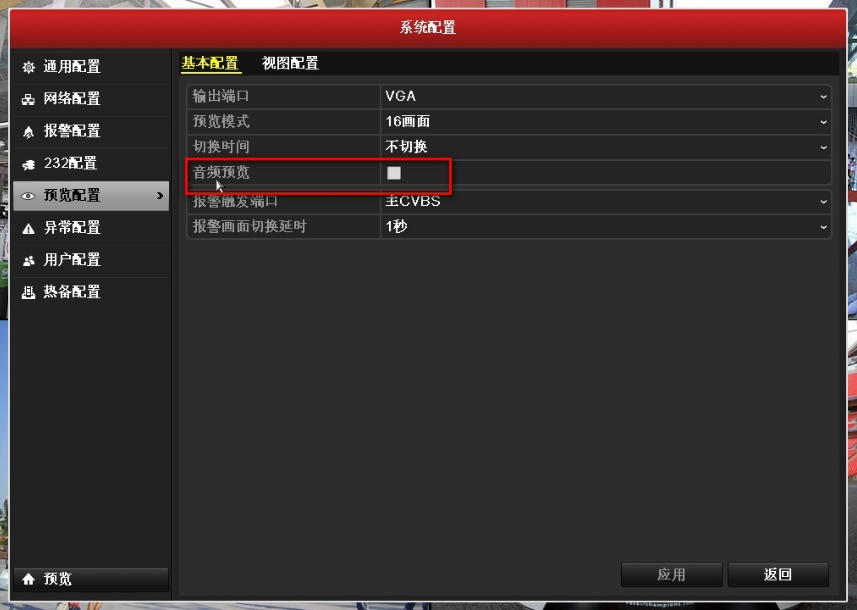

1.在系统配置—预览配置—基本配置,开启音频预览打钩,点击应用。

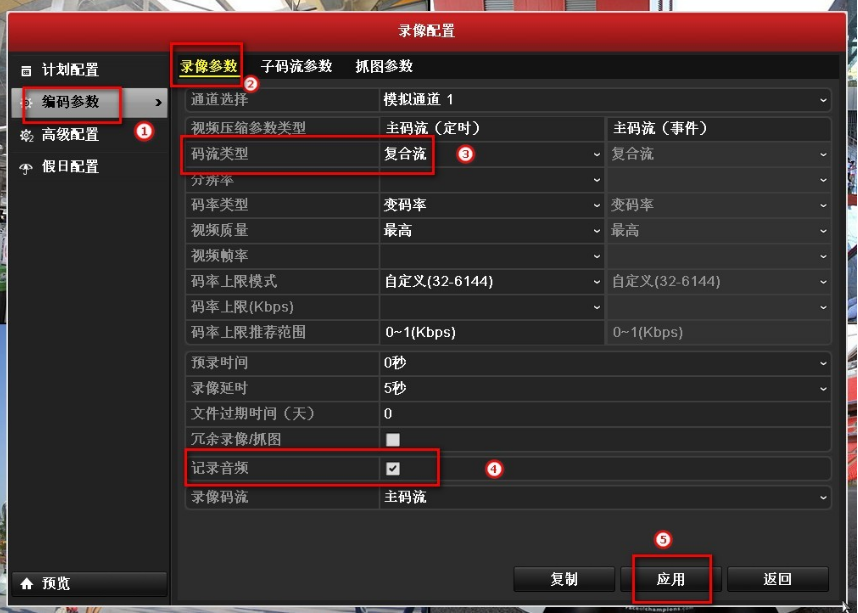

2.在录像配置—编码参数,码流类型选择成复合流,记录音频打钩 ,点击应用。

三、音箱接线指导

音箱需要外接电源供电,建议阻抗选择600Ω的有源音箱。 将音箱的信号线直接接到录像机的AUDIO OUT的接口上。
