海康威视探测器连接录像机接线图解及配置流程图

文章来源:本站 人气:0 2023-05-30 14:19:11

小编,我有一个探测器,想接到录像机上面实现联动录像,怎么实现呢?很简单,将探测器接到录像机的报警输入接口,然后在录像机里面进行配置即可。听我详细给你讲讲~




1、报警输入输出接口解析

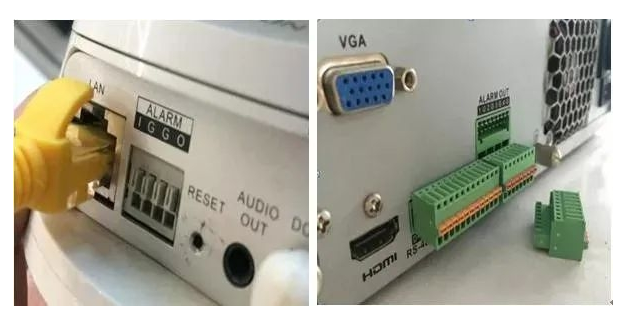

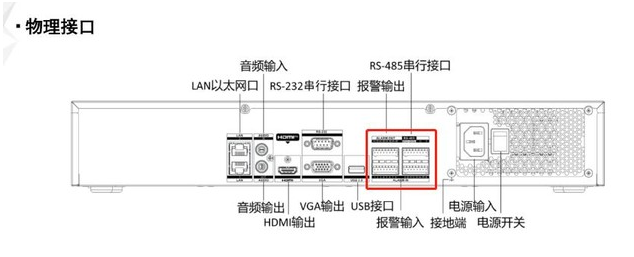

判断录像机是否有报警输入输出接口,可以从录像机后面板接口来判断

ALARM IN:报警输入

ALARM OUT(或1A):报警输出

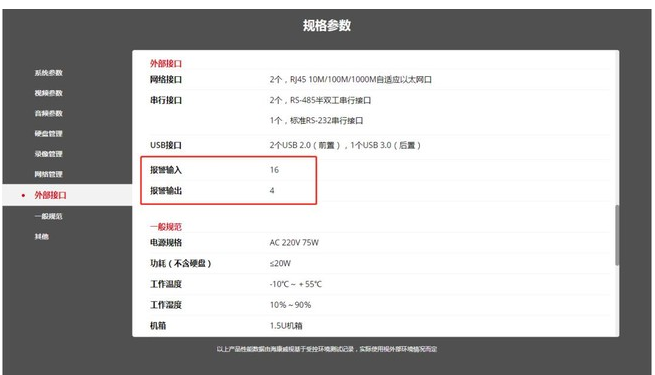

如果还未购买设备,可以在官网搜索设备型号,在规格参数栏查看设备报警输入输出路数:





报警输入输出接口常见类型:




2、报警输入接线及配置

报警输入接线

常见的报警输入设备:红外探测器(红外对射),电子围栏,门磁,烟感等。

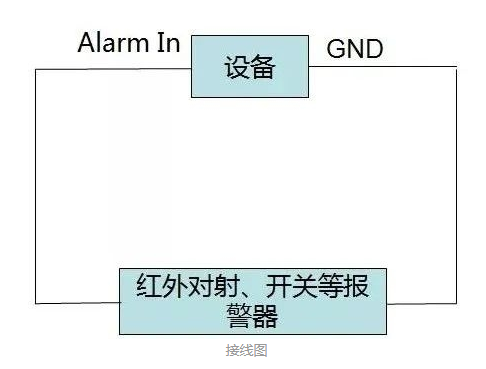

报警输入只需要接入一个开关量信号,所以不区分正负极,Alarm In和GND直接和报警输入设备的接线连接即可。

报警输入设备是否需要供电,根据报警输入设备本身确定)。





报警输入配置

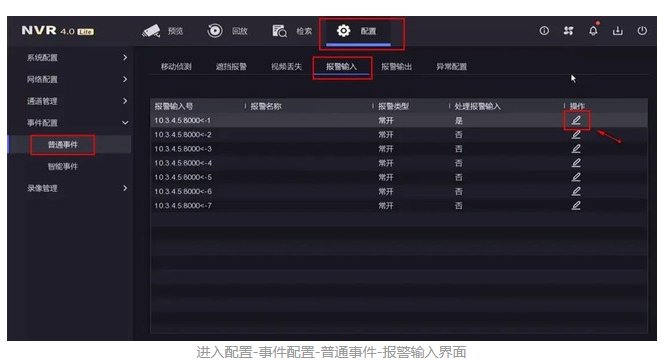

1.选择对应的报警输入号,点“操作”进入配置界面。

如接了第一路报警输入就选择“IP<-1”,IP对应的是通道的IP,选择对应通道的摄像机进行联动




报警输入配置界面

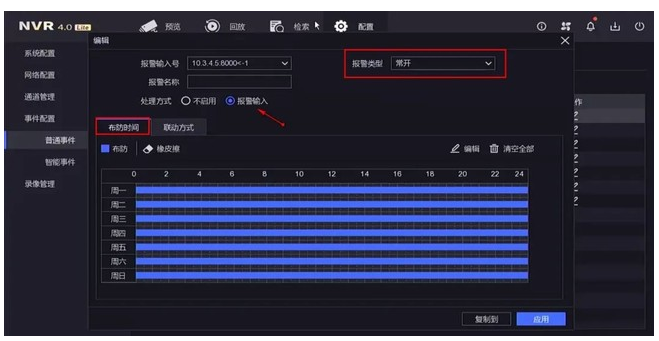

2.报警类型:根据报警输入设备选中对应的报警类型,报警输入是常开就选择“常开”,处理方式选择“报警输入”。

3.布防时间:点击“编辑”,根据需求设置布防时间。布防时间是联动触发的时间。(最多可设置8个时间段)

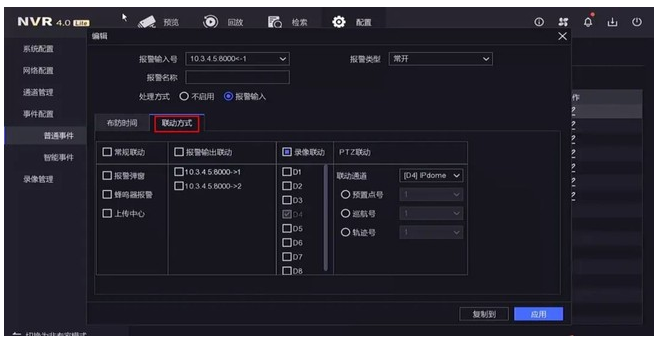

4.联动方式:点击“联动方式”,可以设置报警输入信号触发时,需要联动的方式:




报警弹窗:有报警输入信号时,该通道的画面会弹图。

蜂鸣器报警:有报警输入信号时,会触发录像机蜂鸣器报警。

上传中心:将报警信息推送到客户端软件,如海康互联APP、iVMS-4200客户端等。

PTZ联动:报警输入可以关联云台设备(PTZ联动),一路报警输入可触发多个通道的预置点、巡航、轨迹调用,但只能调用其中一个(联动状态互斥设置)。

录像联动:勾选需要联动录像的通道,有报警输入信号的时候,让该通道录像。

报警输出联动:同时还可以联动报警输出,有报警输入信号时,让接在录像机上的报警输出设备报警。

通过上面的接线和配置,就可以实现录像机外接探测器,探测器检测到事件后联动录像或其他啦~



懂了!那录像机的报警输出接口有什么用呢?又该怎么接线及配置呢?别着急,听我接着讲~


3、报警输出接线及配置

报警输出输出接线指导

常见的报警输出设备:警号(喇叭),报警灯等。


▌报警输出设备直流供电

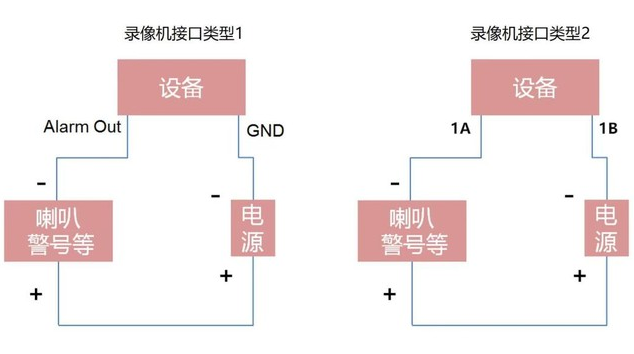

步骤一:录像机上的“Alarm Out”(或1A)接口接报警输出设备的“负极”。

步骤二:报警输出设备的“正极”接电源的“正极”。

步骤三:电源的“负极”接设备的“GND”(或1B)接口。




注意:设备供电必须在DC12V 1A以内。


▌报警输出设备交流供电

必须先拔掉主板上的跳线帽





分别为JPA1、JPA2、JPA3、JPA4,出厂是默认短接

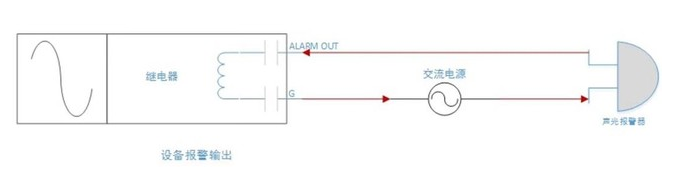

外接低压交流负载(AC60V 1A以内):

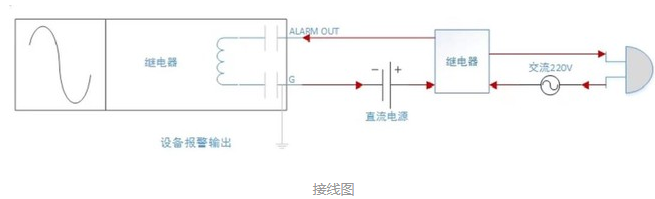

接线图

外接电路需要驱动高于直流1A@12V DC或交流1A@60V AC负载:

需要增加继电器,先用低压电路驱动继电器,再用继电器驱动外部高负载。








注意:设备接线之前记得要把设备断电呦!




报警输出输出配置



进入配置-事件配置-普通事件-报警输出界面

1、选择对应的报警输出,如报警输出设备接在第一个报警输出口,报警输出号选择1;
2、点击“操作”按钮,配置报警输出;





3.配置报警输出延时时间、报警输出布防时间。

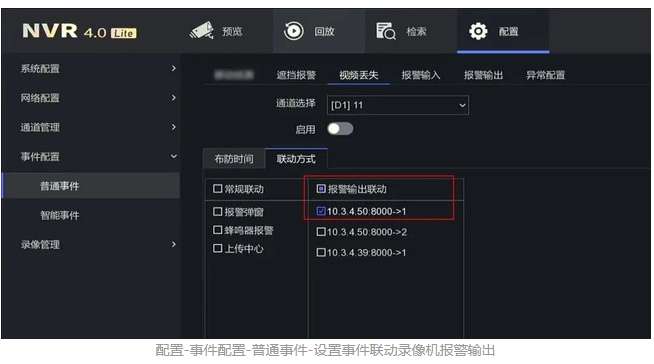

接下来,进入进入录像机配置-事件配置-普通事件/智能事件,在配置事件功能时,选择需要联动的报警输出接口,就可以联动录像机外接的报警输出设备报警了~
