章 智能小区概述

智能小区其实是智能大厦、智能住宅和国内小区特点相结合而衍生出来的。随着智能化技术走向小区，迈进千家万户，智能小区的内涵也在不断地丰富和发展。那么达到一个什么样的标准或模式才可以称得上智能化小区？2001年，国家建设部住宅产业办公室提出一个关于智能化小区的基本概念：“住宅小区智能化是利用4C(即计算机、通信与网络、自控和IC卡)，通过有效的传输网络，将多元的信息服务与管理、物业管理与安防、住宅智能化集成，为住宅小区的服务与管理提供高技术的智能化手段，以期实现快捷高效的超值服务与管理，提供安全舒适的家居环境。”

智能小区主要体现在以下四个方面：1、创造安全、舒适的小区环境；2、建立高效、科学、便利的管理体系；3、提供方便、快捷、经济的信息通讯服务；4、打造温馨、舒适、便的现代智能社区环境系统。

大华小区智能化系统结构图

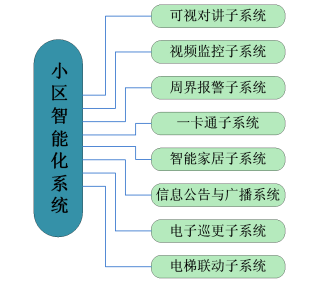

大华智能小区系统主要包含可视对讲、视频监控、周界报警、道闸与梯控等8大子系统。是利用现代传感技术、数字信息处理技术、数字通信技术、计算机技术、多媒体技术和网络技术，实现社区各种信息的采集、处理、传输、显示和高度集成共享，实现社区和家庭各种机电设备和安防设备的自动化、智能化监控，实现社区生活与工作安全、舒适、高效的城市社区。

第二章 项目需求及分析

2.1 项目概况

XX住宅小区项目，建筑总面积约22.15万平方米。其中包括3栋高层住宅楼（豪宅2-6、2-7、2-8）、4栋住宅楼（别墅2-9）、1栋办公楼（公寓2-12）、4栋商业楼（联排2-11A、2-11B、2-15A、2-15B）、1栋商业楼（居委会和超市2-10）、1栋邮局（2-16）、地下车库（2-17）、地下运动会所（2-20）、公租房2栋（2-18、2-19）。

目前，主体混凝土结构施工中，工程要求于2014年至2015年陆续竣工。

项目上要求智能小区部分包括可视对讲，视频监控、停车场、周界报警、门禁、梯控、巡更等智能系统。

2.2 行业现状分析

近年来，随着我国经济实力的不断增强，各种形态、不同功能的单体建筑或建筑群不断涌现，其智能化的建设也同样欣欣向荣。同时，智能建筑也正健康有序地发展，各种行业的标准、规范应运而生。

智能建筑从使用功能上大致可分为智能大厦（或智能大楼）、智能小区（或智能社区）、公共建筑（如体育场、展览中心、医院、学校、剧院等）三大类。

自20世纪90年代起，不少开发商就开始在建房规划当中加入了智能化的因素，安装了电视监控、对讲防盗门系统、远程抄表系统等智能化设备。也有不少小区在后期的物业管理中，不断补充上了各种“智能化设备”。但是，目前这些设备的运行情况并不乐观。这是为什么呢？

现在，我们先来说说实现“智能”生活的几道坎：

Ø                      智能化管理成宣传噱头

很多楼盘建设之初，都曾以“智能化”作为吸引消费者的砝码，但等业主入住之后才发现，所谓的“智能化”不过是对讲门铃、小区门禁等基础设施，而真正能给老百姓生活带来便利的设施，却完全找不到了。

Ø                      设备维护费用太高

智能化设备的使用频率比较高，出现故障的几率比较大，特别是在出了保修期之后，这笔维护费用要由物业来承担，而目前大部分小区的物业费水平都不足以支撑智能化设备的维护费用。

Ø                      技术性很强管理缺人才

建筑智能化系统包含了多门技术和学科，其管理人员应该具备一定的技术和理论基础，而目前智能楼宇方面的人才还是非常短缺。每个系统都很先进，每个系统都要单独操作，且操作过于复杂，经过短期培训还是根本无法独立操作。

正是因为这些原因，针对智能小区整体综合解决方案就显得尤为重要。大华的智能小区综合解决方案是大华基于小区管理、服务的整体解决方案，立足于小区应用，以为物业、业主提供安全、便捷的生活为己任，以打造数字智能化小区为目标。

2.3 项目设计需求

本项目智能化系统设计主要从可视对讲、视频监控、周界报警、道闸与梯控和综合管理平台几方面进行设计。以智能化技术为支撑，通过系统应用，将本项目打造成一个高端智能小区。就项目建设的各方而言，需实现以下要求：

作为投资方而言，本项目可为投资方提供优良的品牌效应及投资回报。

作为物业管理方而言，保障小区各系统正常运营，使管理更加简单方便。

作为业主方而言，可为业主提供先进、健康、舒适、安全的生活环境。

作为访客而言，可让访客享受方便、快捷、舒适、温馨的接待服务，彰显小区档次。

2.4 项目可行性分析

根据项目相关料资，并结合实际情况和未来的发展趋势，以及我公司从事多年所积累的经验，以及相关产品的性能等因素，我们建议智能小区应包含以下几点建设要素：

Ø                      能提高物业管理效率；

Ø                      提供全面稳定的安全保障；

Ø                      提供以人为本的小区环境；

Ø                      节省能源和降低维护费用；

Ø                      能有效和灵活利用建筑空间；

Ø                      提供智能小区管理提供整体的应用平台；

根据数字社区的建设要素以及对数字社区的理解，我们将小区的智能化系统进行了统一规划，统一设计，统一实施及统一管理。真正实现小区整体解决方案。

小区智能化系统中像信息网络子系统通常是由运营商直接提供，而多表现场计量和远程抄送等又是由电力或水利等部门提供。同时，根据中堂项目的实际情况，大华数字社区将小区智能化系统分为以下几个子系统：可视对讲子系统、视频监控子系统、停车场道闸子系统、周界报警子系统、梯控管理子系统、信息公告子系统和智能小区综合管理平台。

各个子系统并不是简单系统叠加，而是将各系统整合之后，通过小区综合管理平台，实现统一操作，统一管理。让小区内的智能化系统得到大程度上的集成，降低操作难度，减少维护成本。

第三章 设计指导及依据

3.1 设计指导思想

智能小区设计应遵循以下原则：

Ø                      可靠性：

将安全防范系统的可靠性放在位，充分考虑小区的实际情况，选用质量可靠耐用的设备，在系统投入使用后长期有效地发挥各部分的作用，方便用户使用，保障小区内住户的安全；

Ø                      安全性：

系统应能够大限度地保障住户人身及财产的安全；

Ø                      实用性：

系统应能够大限度地满足住户的生活需求及使用的方便性；

Ø                      合理性：

根据实际情况选用能满足用户需要的设备；系统便于施工，尽量减少对建筑、装饰等的损害；

Ø                      适用性：

系统应具有高度的适用性，不会受到气候和地理环境的干扰影响。

Ø                      先进性：

充分考虑科学技术的迅猛发展的趋势，应用较先进技术，保证小区建成具有先进性的智能小区；

Ø                      经济性：

在考虑整个系统先进、可靠的同时，着重考虑产品的性能价格比，保证产品的经济性。在实现建设单位对系统的要求的情况下降低系统的造价，减少不必要的浪费与消耗，让建设单位投入较少的人力与物力，建立完善的智能化体系；

Ø                      科学性：

系统的设计、施工严格按照有关规定执行，并且充分利用现有成熟的技术，保证系统的可靠运行；

Ø                      兼容扩展性：

保证智能化小区内部的各个子系统的集成、兼容和信息共享，总体结构具有可扩展性和兼容性。

Ø                      高性价比：

由于系统采用的平台软件具备很强的兼容能力和集成能力，可以在一个平台上集成管理各个子系统，避免了许多独立子系统的软件投资，减少了系统软件的一次性投入，同时由于高度的兼容性，系统可以搭配不同硬件设备。另外，管理平台是一个统一的软件平台，相应的培训和维护成本，硬件的投入费用大大降低，管理人员的工作效率大大提高，降低了系统的后期运作费用。

Ø                      全面性：

系统能够满足需求中的各项功能，同时系统具备良好的兼容性和可扩展性，系统还具备许多本文需求分析中说明的智能小区未来发展趋势需求的各项功能。

3.2 设计依据

按智能化建筑的设计标准建设，完善的设计方案要有坚实的设计依据和基础，严格遵循以下国家相关的标准和规范。

Ø                      《可视对讲技术功能及技术要求》

Ø                      《智能建筑设计标准》GB/T50314-2000

Ø                      《民用建筑电气设计规范》GBJ/T16-92

Ø                      《国家公共安全行业标准》GB50198-94

Ø                      《楼宇对讲电控防盗门通用技术条件》GA/T72-94

Ø                      《视频安防监控系统工程设计规范》GB 50395-2007

Ø                      《视频安防监控系统技术要求》GA/T367-2001

Ø                      《民用闭路监控电视系统工程技术规范》GB50198-1994

Ø                      《电气装置安装工程施工及验收规范》GBJ232-90.92

Ø                      《低压配电设计规范》GB50054-95

Ø                      《建筑与建筑群综合布线系统工程验收规》GB/T50312-2000

Ø                      《中国建筑电气设计规范》GBH115-83

Ø                      《建筑防雷设计规范》GB50057-94

Ø                      《建筑物电子信息系统防雷技术规范》（GB 50343-2004）

Ø                      《出入口控制系统工程设计规范》（GB 50396-2007）

Ø                      《综合布线系统工程验收规范》（GB 50312-2007）

Ø                      《安全防范工程技术规范》（GB 50348-2004）

Ø                      《通信光缆系列》（GB/T 13993-200X）

Ø                      《楼宇对讲电控防盗门通用技术条件》（GA/T-72-2005）

Ø                      《防盗报警控制器通用技术条件》（GB12663-2001）

Ø                      《中华人民共和国公共安全行业标准》（GA38-92）

Ø                      《外壳防护等级(IP代码)》（GB4208-1993）

Ø                      《弱电系统工程质量验收标准》（GB 50339-2003）

Ø                      《电气装置安装工程 电缆线路施工及验收规范》（GB 50168-2006）

Ø                      《全国住宅小区智能化技术示范建设要点与技术导则》

Ø                      《入侵报警系统工程设计规范》（GB 50394-2007）

Ø                      《中国电气装置安装工程施工及验收规范》GBJ232—82

Ø                      《全国住宅小区智能化系统示范工程建设要点与技术导则》及其它相关规定规范。

3.3 设计目标

智能化数字社区以信息网络子系统为基础，有机集成了安全防范子系统及信息管理子系统。并且通过小区综合管理平台统一操作，统一管理，从而实现真正意义上的智能管理，智能生活。

因此在建立小区智能化建设的规划设计过程中，必须遵循以提高效率，提升服务品质为目标，也即是系统必须为小区开发商、物业、保安和业主服务的基本原则和设计思路，下面我们从本系统的小区开发商、物业、保安和业主这四类人来说明本项目的设计思路的：

1）对于开放商来说：

n                      小区智能化系统可统一规划，布线及管网系统可大量简化，节约成本的同时，也能减少后期的维护量。

n                      将多个智能化系统融合一起，将可以大大提升智能化的集成度，增加相应的亮点、卖点，提升楼盘的品质。

2）对于小区物业来说

n                      建立一个高效的管理平台，可以将各子系统的数据统计并有机结合的显示出来。以丰富的图表形式，简单直观地让物业人员可以方便的了解小区内的摄像头位置及停车场情况等信息。

n                      通过云服务扩展，还可以让公司技术人员远程了解系统运行情况，及时解决问题，避免不必要的损失。

3）对于小区保安来说：

n                      建立一个高度集成的管理平台，可以将小区内的监控系统、可视对讲、停车场系统、报警系统等集成在一个智能化管理平台中进行统一管理，这样可以大大提高系统的监控效率，降低使用难度。

n                      用统一的高度集成的管理平台，将使得培训的成本大大降低，提高监控效率，也有助与减少维护人力，从而降低维护成本。

n                      采用统一的可以兼容各种硬件监控设施的管理平台，对于系统的改造，在保证实际效果的同时，能够充分地利用现有的设备和系统的硬件设施，节省资金投入。

4）对于小区业主来说：

n                      通过本解决方案，建立小区内网和公网的链接。云服务扩展功能，使业主可以通过智能终端，进行智能家居控制，视频监控，接收推送消息等，真正为业主带来安全、舒适、便利、温馨的小区智能化生活。

第4章 项目方案设计

4.1、整体构架方案

4.1.1系统构架

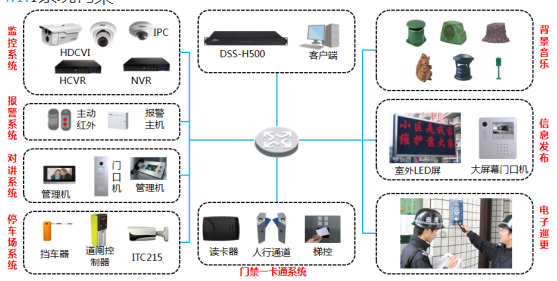

系统采用TCP/IP的构架方式，全数字可视对讲系统、网络视频监控系统及周界报警系统可直接接入小区局域网，而道闸、梯控等系统，则可以通过协议对接或协议共享的方式接入，实现联动及共享数据。

4.4.2平台构架

智能小区平台主要有应用服务层、服务管理层、数据称、传输网络以及设备接入层组成。小区综合管理平台是将小区弱电系统中的可视对讲、视频监控及报警、智能家居、一卡通、电子巡更、信息发布和周界报警等系统进行统一管理，同时也是对系统设备、人员进行管理。此外，通过社区公网平台，还可将小区内的相关信息，如广告、家人刷卡、访客呼叫等信息推送至业主手机。

4.2可视对讲子系统

楼宇可视对讲是小区智能化系统投资较大的系统，应该尽量选用性价比较高的产品，并减少施工布线和人工等费用，节约建设成本。本项目考虑采用数字化TCP/IP可视对讲系统进行设计，TCP/IP是一个开放的标准，系统具有非常大的带宽、同时可以多方通信而且不受干扰、系统容量不受限制、可以自由扩展和升级。

大华全数字楼宇对讲系统基于网络技术和嵌入式技术进行研发，产品成熟稳定，集可靠性、安全性、实用性、合理性、适用性、先进性、经济性、科学性、兼容性、扩展性于一身。

n                      全数字可视对讲系统主要由可视对讲管理主机、室内分机、门口主机、围墙机等组成，通过交换机等网络设备接入网络，整个系统采用国际通用TCP/IP网络构架，真正做到TCP/IP到户。

n                      不管是室内分机还是门口主机都分配一个唯一的IP地址，通过SNMP网络管理协议，实现在网设备统一管理，对在网设备进行实时监测，一发现设备异常，管理中心会时间发现并及时解决故障，给用户带来极大便利。

n                      管理主机、室内分机、门口主机等设备均采用了稳定的嵌入式Linux技术，系统安全稳定可靠。

n                      具备故障隔离功能，主要用于户与户之间或户与层之间设备的隔离，起到隔离故障信号，所有分机线路的信号、电源等通通实现故障隔离，即使任何住户装修引起线路短路、断路，均不影响系统和其他用户的正常使用，以保证系统运行的稳定性。

n                      可视对讲话机能够连接中央管理平台系统，提供社区生活服务系统的连接；有独立的中央处理器CPU及存储。

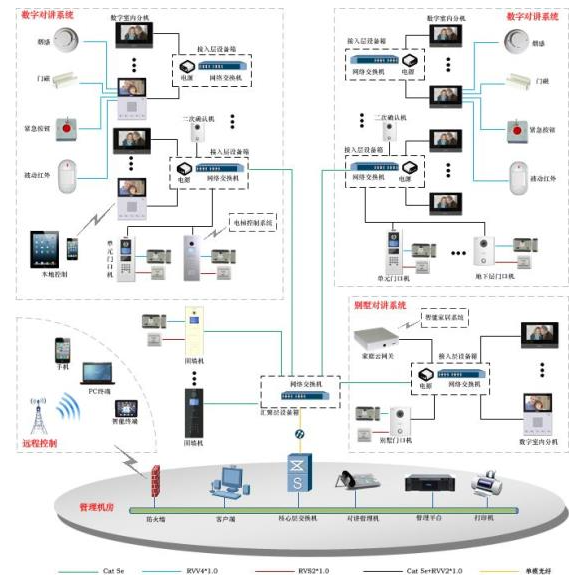

4.2.1系统构架

4.2.2系统组成

4.2.2.1小区入口

在小区的各个出入口处安装一台围墙机。小区有来访者时一般先通过小区岗亭，保安通过围墙机呼叫住户室内分机，接通后向业主确认来访者身份，确认身份后准许进入。

围墙机一般安装室外或者小区岗亭内，故要选择合适的位置，切勿将围墙机安装在阳光直射或雨水容易打湿的地方，否则容易影响摄像头的效果。安装位置以美观，方便操作为主。如受现场环境限制，存在被雨水打湿的可能时，请选择防护等级在IP65及以上的围墙机，或加装防雨罩。

围墙机具有TCP/IP传输能力，无需任何转换设备便可接入小园区局域网，通过小区局域网实现与室内分机、管理中心进行可视对讲通讯。围墙机是小区的主要安全屏障之一。

4.2.2.2单元门口

来访者在通过住小区大门围墙机的确认，到达单元门口后还需要经过再次确认，通过单元门口机呼叫楼内住户，住户可通过室内机应答单元门口机呼叫，经视频、声音确认后开门。在每个单元门口配置一台彩色可视的门口机，帮助楼内用户完成确认来访者进入该楼栋单元的门口。

全数字可视对讲系统，没有繁琐的中间设备，摒弃了如联网控制器，联网选择器，多门选择器，信号放大器，信号隔离器等模拟系统中无法省去的中间设备。在整个单元只需一台汇聚交换机作为接入点，门口机可通过接入汇聚层交换机接入小区局域网。另外门禁系统也要配合门口机开锁，门锁、闭门器、开门按钮要相互匹配，避免大力撞击产生太大噪音影响底层住户的休息。

地下室作为小区安防不可忽视的地区，也是小区安保比较薄弱的地区，很多情况下犯罪份子会乘机从地下室走上单元楼道，对小区住户的生命财产安全构成严重威胁。我们在地下停车库上到单元的楼梯口的必经之处设计一台门口机或门禁，想要进去单元必须通过该门口机与住户确认或刷卡，否则无法进入单元楼内。

数字门口机具有门禁接口，可以轻松完成门禁与对讲的统一设置，使小区单元出入口设计更加灵活。

4.2.2.3户内

在小区每户住家设置可视住户室内分机，有访客呼叫时，住户通过室内机的显示屏对访客进行观察，并决定是否与其通话及允许其进入住宅楼，在确认后，住户通过可视分机上的开锁键控制梯口电控锁的开启，让访客进入。

可视住户室内机一般安装在起居室、客厅或进户入口的过道等方便住户操作的位置，一般情况下，住户室内主机放置在客厅进门处，考虑到住户家里的老人及小孩，故安装高度不宜过高，室内机安装高度为底边距地1.2-1.5米。同时考虑到用户装修时可能会改变安装位置，故在布线时需为每户预留1-3米的预留线，以供业主装修时改变线路。

住户室内机上配有开锁、呼叫、监视等按键，通过相应按键，住户可实现室内分机和管理中心联系，还可以监视本单元楼出入口的人员进出情况，以及开启单元门口电控锁等功能。

同时，室内机可以接入智能家居控制主机，实现智能家居的整体方案。

4.2.2.4信号传输

系统采用TCP/IP协议组网，系统架构灵活、扩展自由、容量不限，所有的命令和状态信号全部采用基于TCP/IP网络的数字编码信号，具有抗干扰能力强、性能稳定的特点。

联网线路可以利用现有小区局域网亦可单独组建可视对讲局域网，一般情况下建议单独建立可视对讲局域网，简化网络环境，以避免IP地址冲突。

系统室外部分采用单模光纤，楼内部分采用一根网线和一根电源线就可以方便快捷的完成施工布线。和普通模拟对讲系统相比，联网中间设备大大减少，系统开通调试简单。

4.2.2.5系统供电

管理平台主机及客户端PC等由管理中心220V交流电直接供电，交换机等设备在弱电井内取电。室内分机根据情况配置电源，一般情况下由开关电源为室内分机提供12V直流供电。

考虑到单元门口机要连接电控锁，而电控锁开门时要求的瞬间电流较大，因此门口主机采用单独供电方式进行供电（单独配置一台12V电源），电源安装在梯口弱电箱内（或一层弱电间）。

围墙机供电方式与门口主机相同。各类终端设备均采用低压直流电源。

4.2.3系统功能

4.2.3.1可视对讲功能

n                      访客与住户通话

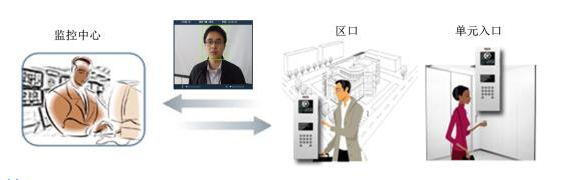

访客来访时，在小区入口通过围墙机呼叫住户，对应住户可通过语音对讲与视频监视确认访客身份，经确认后开门放行，访客进入园区；访客到达单元门口时，通过门口机再次呼叫住户请求开锁，住户确认后可按下开锁键为访客远程开启单元门锁；如有需要，住户可再安装门前二次确认机，访客到达住户门口时通过门铃按钮呼叫室内机，住户可通过语音对讲与视频监视终确认后开门。

n                      围墙机/门口机与管理中心通话

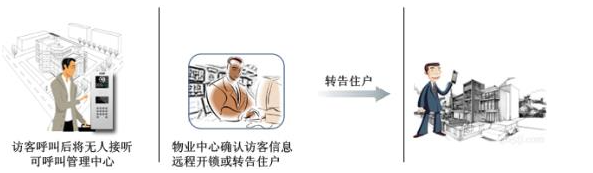

当访客呼叫的住户没有接听时，可通过围墙机或单元门口机呼叫管理中心进行通话，管理人员可通过联系住户确认访客身份，判断是否需要为其开锁。

n                      管理中心与住户通话

住户也可通过室内机呼叫管理中心进行双向语音对讲，管理机或管理平台以文字方式显示住户相关信息。如发生紧急情况，管理中心也可直接呼叫住户室内机进行通知。另外，业主忘带卡时，也可通过围墙机或门口机呼叫管理中心，又管理员为其远程开锁。

n                      住户与住户之间通话

小区内任意两个室内分机之间可实现双向语音对讲，群呼时的同号分机也可以相互呼叫。如室内机内置摄像头，则可以进行双向可视对讲。

4.2.3.2监视功能

n                      室内机监视门口机、围墙机

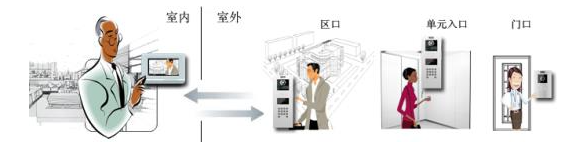

住户可随时通过数字室内机监视功能主动查看门口机、围墙机前的监视图像。通过室内机操作界面可任意切换需要监视的不同单元门口与小区出入口。门口机标配130万像素彩色摄像头，画面清晰流畅，夜间白光补偿。

n                      监视摄像机

住户通过授权能监视小区内其他公共区域的摄像机的图像，关注主要区域（如游乐场、老年活动室、停车库等）的实时视频图像。同时支持手动添加IPC功能，以满足别墅项目住户自建监控摄像机需要查看的需求。

4.2.3.3门控开锁

n                      刷卡开锁

住户回家时可通过在门口机对应区域刷感应卡打开单元门锁。系统联网时，门口机卡号数据可与管理中心机进行数据共享同步，方便在管理中心统一管理。住户进行刷卡操作后，在中心管理机会保存该单元门口机刷卡历史信息。门口机和中心管理机均可对住户进行发卡。

n                      密码开锁

住户回家时可在门口机键入密码打开单元门锁，支持一户一码或公共密码。门口机公共开锁密码可在管理中心进行统一管理修改。

n                      远程开锁

访客呼叫住户后，住户确认访客身份，按下室内机开门键，大门即自动打开。

当住户遗失IC卡、遗忘开锁密码或其他原因无法开门时，直接呼叫管理中心，管理员在确认身份信息后可对单元门口进行远程开锁操作。

小区管理中心的管理员也可通过管理平台或管理中心机直接遥控开启围墙机及各楼栋门口电锁。

4.2.3.4信息发布

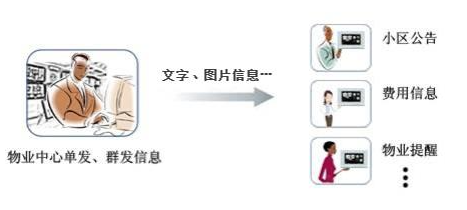

管理中心可将文字或图片信息发送给指定住户，或通过管理软件将用户任意编组，将公告信息发送至指定分组。除了小区公告、通知等信息之外，系统也可将广告信息推送至室内机。

当小区有重要信息需要通知住户时，可以通过中心管理机，将通知以文字或图片等形式发送到室内机或业主手机。住户可通过室内机公告按键对小区通知进行查看。

4.2.3.5网络功能

n                      时钟同步

在线门口机无需手动设置系统时间，进行网络连接后，门口机自动更正机器时间为系统服务器（中心管理机）时间。时间同步是保证时间参考价值的前提条件。

n                      远程升级

所有在网设备可通过管理中心的软件平台进行远程升级，以使系统设备及时得到功能扩展，或有针对性地解决在实际使用过程中遇到的问题，进一步提高系统稳定性。系统支持批量升级。

4.2.3.6防盗报警

n                      紧急呼叫

住户需要联系管理人员时，可通过室内机紧急呼叫按键呼叫管理中心，中心管理机响铃并显示呼叫的住户信息，管理人员按下接听后可与住户进行对讲。

n                      可接入多种报警探测器

室内机提供多个有线报警防区，可接入多种探测器，包括烟感探测器、燃气探测器、红外探测器、红外对射探测器、门/窗磁、幕帘等。7寸室内机多可接入8路有线报警输入。

n                      报警联网通知

当探测器探测到警情时，室内机提示报警，并同时将报警信息传至管理中心（触发紧急按钮可将报警信息发送管理中心，而室内机不会发出报警铃声）。管理中心有报警提醒，同时会将报警信息记录存储到数据库中。通过后期的记录查询，管理人员可以查看报警发生的时间、地点等信息。

n                      电子地图功能

报警时管理中心除声光提醒外，在管理软件上自动弹出电子地图，以明显方式报告警情，通过电子地图显示住户的详细信息，使管理人员及时找到现场以确认或处理警情。

4.2.3.7人像抓拍

n                      人像抓拍功能

当有人员在进入小区大门或单元门时，无论是刷卡、密码开门，还是通过呼叫管理中心开门，系统都会抓取该人员的脸部照片进行保存。即便使用未经授权的门禁卡，或其他单元楼的门禁卡，系统也会自动抓取图片进行保存。管理中心保安发现有异常情况时也可手动点击抓拍图像。

4.2.4主要设备参数

4.2.4.1室内分机

DH-VTH1560CH

1)                      产品图片

2)                      产品特点

²                      超薄外观，风格简约、时尚。全屏高清视频画面，全触摸屏，触摸快捷按键，中英文输入，支持户户通话，信息查询，社区服务，安防报警，支持录像，抓拍。

3)                      产品描述

²                      7寸TFT彩屏，呈现精彩人生

²                      模块化功能组合，诠释科技本质

²                      SNMP网管，数据加密，安全稳定

²                      个性和弦铃声可选，悦耳享受

²                      自定义情景模式，自设开门密码

²                      集成防盗报警、视频监控等应用

²                      有黑色和白色可选。

4)                      产品参数

型号

DH-VTH1560CH

系统

主处理器

嵌入式处理器

操作系统

嵌入式 LINUX

视频

视频压缩标准

H.264

音频

音频标准

G.711

输入

全指向麦克风

输出

内置扬声器

对讲

支持双向语音对讲

显示

屏幕尺寸

彩色7寸TFT LCD

分辨率

800*480

OSD菜单

中文/英文

操作模式

输入

触摸屏+触摸按键

报警

输入

8路有线防区

输出

1路报警输出、网络

探测器供电

1路可控12V（400mA）电源输出

网络

以太网

10M/100Mbps自适应

网络协议

TCP/IP，SNMP

存储

内存

256MB

其他硬件接口

485总线

1路

环境

电源

DC 12V

功耗

待机≤1w，工作≤7w

4.2.4.2单元门口主机

DH-VTO1210C-X

1)                      产品图片

2)                      产品特点

金属不锈钢面板、高清摄像头、数模兼容、操作简单。

3)                      产品描述

²                      3英寸STN屏

²                      具有红外功能，低照度效果好，夜间自动感光/补光

²                      保存来访者音视频

²                      不锈钢金属面板

²                      130万像素高清摄像头，自动白光补偿

²                      支持密码开门、IC卡开门、远程开门

²                      数模兼容，可以兼容数字机或者模拟机

²                      带接近感应功能，刷卡区/屏幕接近指示

4)                      产品参数

型号

VTO1210C-X

系统

主处理器

嵌入式微控制器

操作系统

嵌入式LINUX操作系统

视频

视频压缩标准

H.264

输入/接近感应

130万高清摄像头

夜视

支持

背光

支持

自动补光

支持

音频

输入

全指向麦克风

输出

内置喇叭

对讲

支持双向语音对讲

显示

屏幕尺寸

3英寸STN屏

分辨率

128*64

操作模式

输入

数字键盘

刷卡

内置IC卡感应读头

接近感应

人体接近

VCA图像分析方式，摄像头视角范围2米内

报警

防拆

支持

门禁

常开输出

支持

常闭输出

支持

开门按钮

支持

门状态检测

支持

网络

以太网

10M/100Mbps自适应

网络协议

TCP/IP

存储

内存

128MB

规格参数

电源

DC 10~15V

功耗

待机≤3W ；工作≤20W

工作环境

-30℃~+60℃

10~95%RH

防水

防水等级：IP53

外观尺寸

143.0*406.0*40.5（宽*高*厚）（mm）

4.2.4.3围墙机

DH-VTO1210B-X

1)                      产品图片

2)                      产品特点

钢化玻璃面板、130万像素高清摄像头、防水等级IP65、低温加热、接近感应、数模兼容、操作简单。

3)                      产品描述

²                      3英寸STN屏

²                      具有红外功能，低照度效果好，夜间自动感光/补光

²                      保存来访者音视频

²                      14位触摸按键，蓝背光，高端

²                      支持密码开门、IC卡开门、远程开门

²                      130万像素高清摄像头，自动白光补偿

²                      防护等级IP65，雨雪天气下可正常工作

²                      数模兼容，可以兼容数字机或者模拟机

²                      带接近感应功能，刷卡区/按键区/屏幕接近指示

²                      内部具有的加热功能，使本产品的工作环境温度达到零下40度

4)                      产品参数

型号

VTO1210B-X

系统

主处理器

嵌入式微控制器

操作系统

嵌入式LINUX操作系统

视频

视频压缩标准

H.264

输入/接近感应

130万高清摄像头

夜视

支持

背光

支持

自动补光

支持

音频

输入

全指向麦克风

输出

内置喇叭

对讲

支持双向语音对讲

显示

屏幕尺寸

3英寸STN屏

分辨率

128*64

操作模式

输入

数字键盘

刷卡

内置IC卡感应读头

接近感应

人体接近

支持

报警

防拆

支持

门禁

常开输出

支持

常闭输出

支持

开门按钮

支持

门状态检测

支持

网络

以太网

10M/100Mbps自适应

网络协议

TCP/IP

规格参数

电源

DC 10~15V

功耗

待机≤1W ；工作≤10W

工作环境

-40℃~+70℃(含加热模块)

10~95%RH

防护等级

IP65

尺寸

407mm*150mm*47mm（长*宽*高）

重量

1.5kg

4.2.4.4门口副机

（用于地下室或地库单元入口处）

1)                      产品图片

2)                      产品特点

阻燃材料面板，造型美观，工艺考究；按键背光技术，支持门锁控制。支持刷卡开门。百万高清摄像头，自动感光/补光处理，智能语音提示，访客留影留言。

3)                      产品描述

²                      超薄设计

²                      100万像素摄像头

²                      一键呼叫一键挂断

²                      支持门口机WEB发卡

²                      支持保存来访者音视频

²                      支持夜视功能，夜间呼叫时补光灯自动亮起补光

²                      支持IC卡开门，远程开门功能

²                      支持多台门口机呼叫多台室内机，支持分时间段呼叫管理中心

4)                      产品参数

型号

DH-VTO6100C

系统

主处理器

嵌入式微控制器

操作系统

嵌入式LINUX操作系统

面板

面板材质

阻燃

视频

视频压缩标准

H.264

输入/接近感应

100万CMOS高清摄像头

夜视

支持

音频

输入

全指向麦克风

输出

内置喇叭

对讲

支持双向语音对讲

操作模式

输入

单键输入（带背光）

刷卡

支持

报警

防拆

支持

网络

以太网

10M/100Mbps自适应

网络协议

TCP/IP

规格参数

电源

DC 10~15V

功耗

待机≤1W ；工作≤10W

工作环境

 -10℃~+60℃、10~95%RH

尺寸

100mm ×42 mm ×141mm（长*宽*高）

重量

0.5kg

5.2视频监控子系统

视频监控系统是智能化小区建设中的核心，可以对小区内指定的监视点进行实时监控。主要有小区出入口、出库出入口、车库内部、电梯内、单元楼出入口、室外公共区域以及围墙周界等，这些监控点位的现场实时图像可以通过大华监控系统传输到小区管理中心的监视器上。

为了更好的融入系统，构成一个整体的智能小区，建议视频监控采用高清网络型监控设备。

5.2.1系统架构

本子系统主要由高清网络摄像机、网络传输设备、网络硬盘录像机（NVR）、管理服务器和监控显示系统等五大部分组成：

高清网络摄像机

IPC是视频监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容经镜头进入图像传感器转换为图像信号，经DSP进行数据转换与编码，打为IP包后经网络传输。IPC摄像机主要采用浙江大华品牌，视频分辨率高，图像更清晰，色彩还原度更好，低照度下噪点更少。具有远程访问，远程配置调试的优势。

项目设计采用130W和200W像素高清网络摄像机。

网络传输平台

在数字监控系统中，双绞线或光缆作为数据传输的主要载体取代了模拟监控系统中的视频线缆、音频线缆、报警线缆、控制线缆，所以TCP/IP网络是IPC与NVR的之间的传输路径，是整个系统的“脉络”，它将前端的IPC信号通过双绞线、光纤及其光电转换设备，传输至接入层交换机，经接入交换机转发至网络硬盘录像机NVR。

网络硬盘录像机（NVR）

网络硬盘录像机（NVR）是网络视频监控系统的灵魂，其除了具有处理相关数据的功能，还具有存储设备、显示设备的相关功能，是个一体化的网络视频监控管理后端主机。

综合管理平台

本系统采用大华智能小区综合管理平台，具备视频监控系统管理模块，可通过网络来管理网络硬盘录像机机(NVR)，前端摄像机或编码器。综合管理平台配备高性能嵌入式服务器，可支持大量高清摄像机实时显示、云台控制，录像操作、回放等功能。

高清显示

网络视频监控系统的显示通过高清显示解码器完成，单台主机支持VGA、HDMI高清信号输出，每路信号支持多画面分割切换，能提供给监视器或拼接屏信号源，该显示信号同时支持管理平台的集中管理和控制。

5.2.2前端摄像机选型

针对小区监控系统的特性,本方案中会重点介绍以下区域中监控系统的应用.

小区出入口、地下车库出入口行车通道：

小区出入口设计采用200W像素抓拍专用摄像机，对进出车辆车牌进行抓拍。

小区道路、车库内部、周界：

在小区道路重点部位、地下车库内部、围墙周界区域采用高清定焦红外防水枪式摄像机，可根据环境、地形、监控范围选用不同焦距、不通红外照射范围的枪机组合监控，围墙周界区域的枪机还可以和入侵报警系统联动，实时监视小区的每一个角落。周界摄像机设计采用130W像素高清摄像机。

单元楼出入口、单元楼地下出入口：

此类区域宜采用高清定焦红外半球摄像机，每个单元楼出入口宜设一台此类摄像机，可以清晰的捕捉每个进出单元楼的人员图像，即使在无光的情况下，也可以通过内置的红外灯增强补光，达到不遗漏任何细节的效果。一旦发生案件，首先就可以从失窃单元出入口处的监控录像着手排查，提高破案效率。

另外，可视对讲单元主机可作为监控摄像机使用，支持监控中心实时查看图像，以及录像存储。

电梯轿厢内部：

电梯轿厢内部宜采用高清定焦迷你半球摄像机，外观精巧，监控轿厢内实时动态的同时，外观与轿厢装饰融为一体。

电梯内安装网络摄像机时，请使用电梯专用网线。

小区广场、开阔公共区域：

此类区域全部采用高清红外一体化智能高速球，内置全方位的云台和高倍数的电动变焦镜头，全方位云台可承载摄像机进行旋转和俯仰运动，可大大增加监控视野；电动变焦镜头可以进行改变光圈、焦距和聚焦运动，因此可以拍摄细部特写镜头。管理中心的保安值班人员可对球机进行控制，可根据现场需要随意灵活的进行调整，另外还可以对球机设置预置位，与报警设备进行联动，使整个小区做到真正监控无死角。普通室外球机设计采用130W高清红外球机；高层球机设计采用200W高清红外球机，同时红外距离大于等于150米。

5.2.4系统特点

方案的成熟度高

网络摄像机+嵌入式网络硬盘录像机视频监控方案已经应用五年多，本身已经得到该行业用户的高度认可，而且网络摄像机和嵌入式网络录像机都是选用浙江大华技术股份有限公司的产品，已经取得市场使用验证，品质可靠，运行稳定，公司具有分布全国的服务机构，售后服务有保障。

方案建设的

本方案设计采用整体一体化解决方案，选用的产品为行业通用产品，并且由大华提供从前端设备、存储设备到中心上墙设备一体化整体解决方案，具有全套供应的成本优势，大幅度降低投资成本。

品牌度高

本方案选用浙江大华技术股份有限公司的全套数字化解决方案，已经在项目的实际运行中得到了广大客户的一致认可。且浙江大华公司在安防行业已经获得国内安防品牌、国际安防的实力，具有相当高的度。

系统扩容能力强

在前期已经投入的情况下，如果后续还需要进行监控点位扩容，本方案在设计初就考虑了系统扩容问题。如果后续需要进行扩充，只要再采购相应数量的网络摄像机和网络硬盘录像机，就可以完成快速的系统扩容。

系统功能应用简便

承载老的DVR架构，能够使使用人员更快的融入到新的数字化系统中来。系统的安装极其简单，软件系统的安装及使用也非常易懂。在维护性方面，系统的接线十分简洁，而主要设备的可靠性很高，维护性能好，而且可实现远程维护；方便快捷。

5.2.5系统功能

视频实时监控

视频监控系统通过前端设备采集视频图像，通过视频传输系统能在监控中心的显示设备上集中显示，同时具备多画面监视、轮巡等功能，能够体现监控信息与其物理位置的对应关系。实现对小区内外环境的实时监控。

录像回放查询

可对录像资料进行多种智能检索和回放。录像能方便检索回放，可指定某个时间段任意回放，对某些时间段发生的特殊情况的时段进行查看。

录像存储功能

可将前端视频信号直接存储到NVR内置的硬盘中，可根据实际情况设定存储时间，可选择 D1或720P等格式进行存储。可对重要监控点的图像进行多种模式的存储，对重要录像资料可以进行备份。

显示功能

通过电视墙上的液晶监视器和液晶显示器调看图像，可以选择任意一路图像进行解码上墙用于终端显像，每一个显示器也可显示多画面。

动态监测功能需求

支持跨线检测、流量统计、区域检测功能。

多系统联动功能

报警联动功能，具备多种外部电压量报警输入，多路继电器开关量报警输出；支持多种报警方式。

5.2.6主要设备参数

5.2.6.1红外枪型摄像机130W

DH-IPC-BFW8120D（根据实际选型）

产品概述

l                      采用高性能130万像素 CMOS图像传感器，低照度效果好，图像清晰度高

l                      支持ICR自动切换功能，实现昼夜监控

l                      支持130万（1280*960）30fps实时监控

l                      支持双码流，感兴趣ROI编码和可伸缩视频编码SVC技术

l                      支持ACF（活动帧率控制），支持手机监控

l                      支持数字水印加密，防止数据被篡

l                      支持数字宽动态，3D降噪，强光抑制，背光补偿和走廊模式

l                      支持网络断口、IP冲突、移动侦测、视频遮挡、区域入侵、拌线入侵、场景变更等功能

l                      大红外监控距离80米

l                      采用一体化结构设计，方便安装

l                      符合6KV高等级防雷防浪涌设计

l                      符合IP67级防水设计

l                      支持DC12V±25%宽压供电，抗电源波动能力强

技术参数

参数分类

参数

参数值

系统参数

主处理器

超高性能处理器

摄像机

传感器类型

1/3英寸CMOS

传感器有效像素

1280(H)×960(V)

电子快门

1/3s～1/10000s;可手动或自动调节

低照度

0. 01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（红外灯开启）

大红外距离

80米

日夜转换

IR-CUT自动切换

降噪

3D降噪

宽动态

数字宽动态

信噪比

≥56dB

增益控制

自动

白平衡

自动

背光补偿

支持

强光抑制

支持

镜头参数

镜头焦距

3.6mm/6mm/8mm/12mm

镜头接口

M12接口

光圈控制

固定

变焦类型

定焦

视场角

水平71°/46.5° /38.5°/22.4°

视频参数

视频压缩标准

H.264;H.264B;H.264H;MJPEG

视频码率

H.264码率可调，4kbps～32Mbps

视频帧率

主码流(1280×960@30fps/25fps)，辅码流（704*576@30fps/25fps）

功能

图像设置

亮度;对比度;锐度;饱和度

OSD信息叠加

时间;通道;地理位置;图片

图像镜像

支持

图像负像

支持90°、180°、270°旋转

心跳机制

支持

录像模式

手动录像;视频检测录像;定时录像;录像优先级从高到低依次为手动、视频检测、定时

存储功能

支持网络存储

预览大用户数

20个

恢复默认

支持一键恢复默认

浏览器

支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+浏览器

用户管理

大支持32个用户,多级用户权限管理

安全模式

授权的用户名和密码，以及MAC 地址绑定;HTTPS 加密;IEEE 802.1x 网络访问控制

超低码流

720P:1-2Mbps

智能分析

支持区域入侵，拌线入侵，场景变更并且可以与报警联动

隐私遮挡

支持4块区域

走廊模式

支持

接口

网络接口

1个 ,10/100 Base-T以太网口

网络协议

HTTP;TCP;ARP;RTSP;RTP;UDP;RTCP;SMTP;FTP;DHCP;DNS;DDNS;IPv4/v6;QoS;UPnP;NTP

接入标准

ONVIF标配;GB/T28181可定制;CGI

模拟输出

不支持

常规参数

供电

DC 12V（±25%）

功耗

大5W

工作温度

工作温度:﹣40℃～﹢60℃;湿度:≤95%

防护等级

IP67

外壳材料

塑胶+金属

尺寸

191mm×90mm×82mm

重量

500g（不含包装）

5.2.5.2红外半球摄像机 130W

DH-IPC-BDW8120C（根据实际选型）

产品概述

l                      采用高性能130万像素 CMOS图像传感器，低照度效果好，图像清晰度高

l                      支持ICR自动切换功能，实现昼夜监控

l                      支持130万（1280*960）30fps实时监控

l                      支持三码流，感兴趣ROI编码和可伸缩视频编码SVC技术

l                      支持ACF（活动帧率控制），支持手机监控

l                      支持数字水印加密，防止数据被篡

l                      支持数字宽动态，3D降噪，强光抑制，背光补偿和走廊模式

l                      支持网络断口、IP冲突、移动侦测、视频遮挡、区域入侵、拌线入侵、场景变更等功能

l                      大红外监控距离50米

l                      采用一体化结构设计，方便安装

l                      符合6KV高等级防雷防浪涌设计

l                      符合IP67级防水设计

l                      支持DC12V±25%宽压供电，抗电源波动能力强

技术参数

参数分类

参数

参数值

系统参数

主处理器

超高性能处理器

摄像机

传感器类型

1/3英寸CMOS

传感器有效像素

1280(H)×960(V)

调整角度

水平:0°～360°;垂直:0°～65°;图像翻转0°～360°

电子快门

1/3s～1/10000s;可手动或自动调节

低照度

0. 01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（红外灯开启）

大红外距离

50米

日夜转换

IR-CUT自动切换

扫描方式

逐行扫描

降噪

3D降噪

宽动态

数字宽动态

信噪比

≥56dB

增益控制

自动

白平衡

自动

背光补偿

支持

强光抑制

支持

镜头参数

镜头焦距

2.8mm/3.6mm/6mm/8mm

镜头接口

M12接口

光圈控制

固定

变焦类型

定焦

视场角

水平89°/71°/46.5° /38.5°

小聚焦距离

0.5m/0.75m/1.7m/2.7m

视频参数

视频压缩标准

H.264;H.264B;H.264H;MJPEG

视频码率

H.264码率可调，4kbps～32Mbps

视频帧率

主码流(1280×960@30fps/25fps)，辅码流（704*576@30fps/25fps），第三码流(720P@7fps/14fps)

功能

图像设置

亮度;对比度;锐度;饱和度

OSD信息叠加

时间;通道;地理位置;图片

图像镜像

支持

图像负像

支持90°、180°、270°旋转

心跳机制

支持

录像模式

手动录像;视频检测录像;定时录像;录像优先级从高到低依次为手动、视频检测、定时

存储功能

支持网络存储

预览大用户数

20个

恢复默认

支持一键恢复默认

浏览器

支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+浏览器

用户管理

大支持32个用户,多级用户权限管理

安全模式

授权的用户名和密码，以及MAC 地址绑定;HTTPS 加密;IEEE 802.1x 网络访问控制

超低码流

720P:1-2Mbps

智能分析

支持区域入侵，拌线入侵，场景变更并且可以与报警联动

隐私遮挡

支持4块区域

走廊模式

支持

接口

网络接口

1个 ,10/100 Base-T以太网口

网络协议

HTTP;TCP;ARP;RTSP;RTP;UDP;RTCP;SMTP;FTP;DHCP;DNS;DDNS;IPv4/v6;QoS;UPnP;NTP

接入标准

ONVIF标配;GB/T28181可定制;CGI

模拟输出

不支持

常规参数

供电

DC 12V（±25%）/POE(-0支持；-5不支持）

功耗

大3.7W

工作温度

工作温度:﹣40℃～﹢60℃;湿度:≤95%

防护等级

IP67

外壳材料

塑胶材料

尺寸

Φ110mm×95mm

重量

320g（不含包装）

安装方式

壁装；顶装

5.2.5.3电梯摄像机

DH-IPC-HDB4100C（按实际选型）

产品概述

l                      采用高性能SONY CCD；

l                      支持系统双备份，升级发生断电等异常可自动恢复

l                      采用标准H.264 High profile 视频压缩技术，压缩比高，支持低码流监控

l                      采用超低照度1.3M(1280×960)CMOS图像传感器，低照度效果好，图像清晰度高

l                      支持3D降噪

l                      支持ACF(活动帧率控制)，支持手机监控

l                      支持数字水印加密，防止数据被篡改

l                      支持丰富的网络协议

l                      支持电子彩转黑功能，实现昼夜监控

l                      支持走廊模式、三码流、ROI(感兴趣区域增强编码)

l                      支持DC12V/POE(802.3af)供电

l                      采用三轴旋转结构，工程应用更灵活

l                      符合IP66防水等级，IK10 防暴

l                      体积小，功耗低，方便安装

l                      支持网络断开、IP冲突、移动检测、视频遮挡智能报警

技术参数

参数分类

参数

参数值

摄像机

传感器类型

1/3英寸CMOS

传感器有效像素

1280×960

电子快门

1/3s~1/100000s;可手动或自动调节

低照度

0.01Lux@F1.2

日夜转换

电子彩转黑

降噪

3D降噪

宽动态

支持

增益控制

手动/自动

白平衡

手动/自动

背光补偿

支持

强光抑制

支持

镜头参数

镜头焦距

2.8mm;3.6mm;6mm

镜头接口

M12

变焦类型

定焦

视场角

水平:89.6°;69.6°;46°

音频参数

音频输入

内置MIC(限－A型号)

音频压缩标准

G.711a;G.711Mu;PCM(限－A型号)

音频码率

8Kbps/16Kbps(限－A型号)

视频参数

视频压缩标准

H.264;H.264H;MJPEG

视频码率

16Kbps~8Mbps码率可调,也可自定义

视频帧率

主码流(1280×960@25fps),辅码流(704×576@25fps)

报警参数

报警联动

支持网络断开;IP冲突;移动检测;视频遮挡

功能

图像设置

亮度;对比度;锐度;饱和度

OSD信息叠加

时间;通道;地理位置;图片

图像镜像

支持

心跳机制

支持

录像模式

手动录像;视频检测录像;定时录像;报警录像

存储功能

支持网络存储

预览大用户数

20

恢复默认

支持

浏览器

支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+浏览器

用户管理

大支持32个用户,多级用户权限管理

安全模式

授权的用户名和密码;MAC地址绑定;HTTPS加密;IEEE 802.1x;网络访问控制

超低码流

支持

走廊模式

支持

接口

网络接口

1个 ,10/100M以太网口

网络协议

HTTP;TCP/IP;ARP;IGMP;ICMP;RTSP;RTP;UDP;RTCP;SMTP;FTP;

DHCP;DNS;DDNS;PPPOE;UPNP;NTP;Bonjour;SNMP

接入标准

ONVIF;GB/T28181

常规参数

供电

DC12V/POE(802.3af)

功耗

<2.5W

工作温度

-20℃~+60℃

工作湿度

≤95%

防护等级

IP66;IK10

外壳材料

金属

尺寸

Φ110mm×54mm

重量

250g

安装方式

吸顶装、壁装

5.2.5.4室外130W高清红外球机

DH-SD6A80E-HN（按实际选型）

产品概述

l                      采用TI达芬奇系列高性能DSP

l                      支持区域入侵、拌线入侵等功能，监控更加智能化

l                      MAC白名单，人性化的监控保密和权限管理功能

l                      低码流传输，使资源更加节省（25帧720P码流2M）

l                      支持GBT28181、ONVIF等各种网络协议，组网更方便

l                      采用SONY高性能图像传感器，低照度环境的完美展现

l                      超级宽动态效果，加上图像降噪功能，完美的白天/夜晚图像展现

l                      快装结构，防掉落设计，安装更方便

l                      中英文OSD菜单及操作提示功能，用户界面更友好，功能更强大

l                      独特的FD三维定位功能，捕捉目标更方便、、快捷

l                      多种网络监控方式相结合(手机、WEB、客户端)，使用更方便

l                      灵活的网络扩展能力，适应各种网络平台监控系统

l                      SD卡本地存储，解决网络异常状态的监控存储问题

l                      内置红外灯补光，补光距离大于150米

l                      红外灯补光，采用倍率与红外灯功率匹配算法，补光效果更均匀

l                      选用欧司朗高性能红外灯，保证长时间稳定使用

技术参数

名称属性

中文大华

摄像机参数

主处理器

图像传感器

1/3英寸 CMOS

有效像素

约130万像素

水平解析度

≥750TVL

视频制式

1280*960(25fps)，1280*720(25fps)

视频制式

1280*960(30fps)，1280*720(30fps)

低照度

0Lux（红外灯开启）

低照度

彩色：0.05Lux/F1.4,黑白：0.005Lux/F1.4

增益控制

自动/手动

信噪比

大于55dB

白平衡

自动/手动/跟踪/室外/室内/室外自动/钠灯自动/钠灯

宽动态

128倍

数字降噪

支持

电子快门

1/4-1/10,000s

数字变倍

16x

隐私保护

开/关(同一画面可设置8块隐私区域,共可设置24块隐私区域)

日夜模式

自动ICR滤光片彩转黑

强光抑制

支持

焦距

4.7mm - 94.0mm

光学变倍

20倍

光圈值

F1.4 - F2.6

视场角

54.1°- 3.2°

旋转范围

水平：0°～360°连续旋转 垂直：-10°～90° 自动翻转180°后连续监视

键控速度

水平0.1°～200°/秒;垂直0.1°～120°/秒

预置点速度

水平240°/秒; 垂直200°/秒

预置点

256个

自动巡航

8条，每条可添加32个预置点

自动巡迹

5条，每条可存储400条指令

自动线扫

5条

空闲动作

支持

三维定位

支持

长焦限速

人性化的焦距/速度自动匹配功能

信息显示

时间、方位、球机标题、球机坐标、温度、报警等信息

断电记忆

上电后自动回到断电前的云台和镜头状态

定时启动

预置点/自动巡航/自动巡迹/自动线扫

通讯协议

DH-SD、中国安防行业协议、Pelco P/D,协议自动识别

菜单

中英文OSD菜单

视频压缩

H.264High Profile/H.264Baseline/H.264/M-JPEG

图像分辨率

主码流（1280*960、1280*720） 辅码流（D1）

音频压缩

PCM8/G711A/G711U

语音对讲

支持

网络协议

IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP

网络协议

UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP

网络协议

IGMP,ICMP,DHCP,PPPoE

多码流

支持

SD卡存储

支持

用户管理

多19个用户，多级用户权限管理，分3级:管理员、操作员和只能浏览

故障检测

网络断开检测,IP冲突检测,编码器状态检测,存储卡状态检测,存储空间检测

红外灯控制

自动/近灯/远灯/关闭

红外灯距离

≥150米

智能分析

支持区域入侵、拌线入侵等智能分析功能

MAC白名单

支持

应用编程接口

支持软件集成的开放式API, 支持标准协议Onvif, CGI, GBT28181

应用编程接口

支持大华SDK和第三方管理平台接入

浏览器

支持IE7、IE8、IE9,Chrome8+,Firefox3.5+,Safari5+浏览器

安全模式

授权的用户名和密码，以及MAC 地址绑定，HTTPS 加密，IEEE 802.1x 网络访问控制

模拟视频输出

1.0Vpp/75Ω,NTSC或PAL,BNC接口

网络接口

1路10/100BaseT以太网，RJ45接口

报警输入

7 路开关量输入(0-5vDC)

报警输出

2 路，支持报警联动预置点/自动巡航/自动巡迹/开关量输出

控制接口

RS485，采用半双工模式，支持云台控制和在线升级

控制接口

协议支持：DH-SD、中国安防行业协议、Pelco P/D，协议支持自动识别

音频输入

音频输入(LINE 输入)，音频峰值:2-2.4V[p-p]，输出阻抗:1KΩ±10%

音频输出

线性电平，阻抗:600Ω

SD卡接口

内置SD 卡插槽，支持TF卡（大支持64G），可支持手动录像/报警录像

电源

AC24V/3A ±15%

功耗

20W/43W(红外灯、加热器开启）

工作环境

温度-40~70℃；湿度＜90%

防护等级

IP66，4000V防雷、防浪涌和防突波保护，符合GB/T17626.5 4级标准

产品尺寸

385*252*335mm

重量

7kg

可选支架

DH-69FB;DH-65FD

5.2.5.5网络硬盘录像机

DH-NVR48系列

产品概述

l                      支持断网续传ANR；

l                      支持大16路视频实时同步回放及多路同步倒放；

l                      支持支持P2P（私网穿透）功能；

l                      支持1路语音对讲；

l                      采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能；

l                      支持预览图像与回放图像的电子放大；

l                      支持按事件查询、回放、备份录像文件，支持图片本地回放与查询；

l                      支持数字水印校验；

l                      大支持6路1080P解码能力；

l                      支持支持一键添加；

l                      支持远程配置管理IPC，包括IPC参数设置，对同一型号IPC批量升级等；

l                      支持USB3.0；

l                      支持双千兆网卡，支持网络容错以及双网络IP设定等应用；

l                      支持8个SATA接口、1个eSATA接口，用于录像和备份；

l                      支持NTP（网络校时）、SADP（IP自动搜索）、Email(邮件服务)、UPNP（通用即插即用）；

技术参数

参数分类

参数

参数值

系统参数

主处理器

工业级嵌入式微控制器

操作系统

嵌入式Linux实时操作系统

系统资源

8路设备：8路高清接入，64Mbps码流（48Mbps主码流，16Mbps辅码流） 16路设备：16路高清接入，128Mbps码流（96Mbps主码流，32Mbps辅码流） 32路设备：32路高清接入，200Mbps码流（160Mbps主码流，40Mbps辅码流）

操作界面

WEB方式、本地GUI操作

音频参数

音频输入

1路，RCA接口

音频输出

1路，RCA接口

音频压缩标准

G.711A

视频参数

视频输入

8/16/32 路网络压缩视频输入

视频输出

1路VGA输出，1路HDMI输出，1路BNC输出

视频压缩标准

H.264/MJPEG

画面分割

1、4、8、9、16画面

报警参数

报警输入

16路

报警输出

４路

解码参数

解码类型

H.264/MJPEG/MJPEG4

解码能力

6*1080P、或4路3M、或12路720P、或32路D1

功能

录像模式

手动录像;动态检测录像;定时录像;报警录像;录像的优先级：手动录像>报警录像>动态检测录像>定时录像

多路回放

大支持实时16路D1或8路720P或4路1080P的实时回放

录像保存

本机硬盘、eSATA扩展柜、网络等

备份方式

支持硬盘、外接USB存储设备（如普通U盘、移动硬盘）、eSATA扩展柜

接口

网络协议

IPv4、IPv6、HTTP、UPnP、NTP、SNMP、PPPoE、DNS、FTP、ONVIF

SATA接口

8个内置SATA3.0接口

eSATA接口

1个

RS232接口

1个RS-232用于调试及透传串口数据

RS485接口

1个 RS-485标准串行接口用于控制外部云台

USB接口

前面板2个USB2.0接口，后面板1个USB3.0接口

HDMI接口

1个

网络接口

2个RJ45，10/100Mbps/1000Mbps自适应以太网口

红外遥控接收窗

支持红外遥控接收

指示灯

16个录像状态指示灯，1个电源状态指示灯，1个网络状态指示灯，1 个硬盘状态指示 灯

常规参数

供电

1个电源接口，AC100～240V 50+2% Hz

功耗

＜30W（不含硬盘）

工作温度

-10℃～+55℃

工作湿度

10℅～90℅

大气压

86kpa～106kpa

尺寸

2U机箱，440mm× 460mm× 89mm

重量

8.5kg～9.5kg（不含硬盘）

安装方式

机架式

5.2.5.5视频综合平台

DH-M30-3U

产品概述

硬件结构

l                      19”标准机架设计，3U高度

l                      支持9路以下的大屏幕拼接，支持搭建2×2、2×3、2×4、3×3等显示大屏

l                      业务卡支持热拔插，可方便进行维护

视频输入

l                      支持多路1080P高清网络视频解码

l                      支持多路数字/模拟信号接入

视频输出

l                      支持9路高清DVI信号输出，图像可分割、融合、拼接、漫游

矩阵切换

l                      支持外接标清视频、VGA、DVI等视频矩阵的控制

l                      支持视频信号无损切换、延时小于40MS

l                      支持网络键盘、web客户端控制切换以及IPAD无线控制

网络以及控制功能

l                      支持10M/100M/1000M网络，用于网络视频解码以及大屏拼接控制

l                      支持RS485/232接口，支持控制矩阵、大屏、球机，支持国际国内主流厂家的设备控制协议

l                      支持ONVIF、PSIA、GB28181、DB33、DB41、RTP、RTSP等多种协议格式，支持Honeywel/Tyco/Pelco/Sony/Panasonic/Axis/大华/海康/宇视等国际国内主流厂家的IPC/DVR/NVR设备

l                      支持通过网络使用VNC方式实现对远程计算机信号的显示

l                      支持用户权限管理

技术参数

型号

DH-M30-3U

系统参数

主处理器

高性能工业级嵌入式微控制器

操作系统

嵌入式LINUX

操作方式

通过浏览器使用WEB方式控制

主控板

1块主控

业务卡槽

2个

系统配置

视频输入卡

主控标配16路CVBS，且可选配4路DVI(HDMI)、VGA、SDI采集卡

视频输出卡

9路DVI/VGA输出

网络解码卡

单板支持4路网络高清解码

视频信号采集

支持VGA、CVBS、HDMI、DVI、SDI等多种信号的采集

视频输出分辨率

支持1024×768@60F到1080P@60F，24bit真彩色

系统解码能力

解码功能

主控标配5路1080P网络解码功能

可选配2块网络解码卡

系统大解码能力

系统大解码13路1080P，6路500W

解码分辨率

5M/3M/1080P/720P/D1/HD1/2CIF/CIF/QCIF

解码预案轮巡

支持对网络接入信号的轮巡显示功能

系统功能

系统操作

支持多用户多级权限管理，日志管理，参数配置备份恢复

报警联动

支持报警上传，报警联动功能

矩阵控制

支持多种模拟/数字矩阵的联动控制, 矩阵协议可自动或手动添加

外设控制

支持网络远程控制，网络键盘、大华DSS/PSS平台联动控制

大屏拼接控制

拼接能力

支持M*N<=9块大屏拼接

大屏功能

支持拼接缩放/视频融合/漫游/开窗/层叠

视频拼接漫游

对输入信号源任意放大、缩小、画面拼接和漫游

视频预案轮巡

支持设置多种预案，无缝实时切换，自动轮巡

主控接口

网络

1个RJ45接口，10/100/1000M自适应以太网接口

RS485

1个RS485，支持报警输入

RS232

3个标准RS232接口，用于参数配置，设备维护，透明通道

USB

2个USB 2.0接口

常规参数

电源

交流电源：AC 110~220V 自适应

功耗

≤90W(满配)

使用温度

-10℃～＋55℃

使用湿度

10℅～90℅

大气压

86kpa～106kpa

尺寸

19英寸3U机箱  482.6mm(宽)×496mm(深)×133mm(高)

重量

≤10Kg(满配)

安装方式

机架安装，台式安装

工作类型

连续工作

5.2.5.7液晶监视器

DH-DHL46

产品概述

l                      型材拉丝，一次成型

l                      内置3D降噪、边缘锯齿滤波

l                      内置画中画

l                      支持遥控点对点控制

技术参数

  参数/尺寸

  DHL46

  对角线尺寸

  46"(16:9)

  类型

  S-PVA(HD)

  分辨率

  1920×1080

  点距

  0.53025(H)×0.53025(V)

  亮度(典型值)

  450 cd/㎡

  对比度

  3000:1

  动态对比度

  N/A

  可视角度(水平/垂直)

  178/178

  响应时间(灰阶)

  8ms

  色域(CIE1931)

  72%

  显示颜色

  16.7M/8Bit

  色彩饱和度

  92%

  视频输入

  CVBS(BNC)×2

  PC信号

  VGA(D-Sub)×1

  数字信号

  DVI×1 [1080P(1920×1080),向下兼容]

  HDMI×1 [1080P(1920×1080),向下兼容]

  音频输入

  音频输入×1

  音频输出

  内置立体声喇叭

  信号环出

  CVBS(BNC)×2

  USB接口

  USB2.0×1

  图片格式

  支持（JPEG、BMP、PNG）

  视频格式

  支持（MPEG、WMV、AVI、RMVB、FLV、MP4）

  音频格式

  支持（WMA、MP3、AAC）

  功耗(正常)

  160W

  功耗(大)

  190W

  待机功耗

  ≤1W

  电源管理

  AC100-240V~(+/-10%), 50/60 Hz

  边框颜色

  黑色

  重量(毛重)含结构件

  33.8kg

  单元尺寸(mm)

  1110.0×664.0×64.7

  显示区域(mm)

  1018.08×572.67

  包装尺寸(mm)

  1115×753×310

  边框厚度(mm)

  45.0

  外壳材质

  金属

  安装方式

  底座、壁挂、电视墙、吊顶

  保护玻璃/触摸屏

  可选

  工作温度

  0℃~50℃

  工作湿度

  20%~90%

  存储温度

  -20℃~60℃

  平均无故障时间

  50，000小时

  特性

  智能风扇控制

  智能光控

  多媒体播放

  人性化红外遥控点对点控制

  轻薄铝型材

  远程电脑集中管理控制

5.3停车场子系统

停车场智能化管理的需求，以实现停车场智能化管理为目标，以购买停车位或月卡的固定停车用户为服务主要服务对象，兼顾外来临时车辆停车的服务，以达到停车用户进出方便、快捷、安全，管理处管理科学、高效、服务优质文明的目的。对提高管理处的管理层次和综合服务水平方面将起重要的作用。经反复调研，并针对未来发展需求，精心设计出全新智能停车场管理系统方案，包括基于车牌识别实现出入口管理的方案和基于车牌识别非接触式IC卡辅助的出入口管理的方案和。

在基于车牌识别的停车场管理系统中，针对内部车辆开放的场所，则固定用户或贵宾用户的车辆在出入停车场时，出入口摄像机自动抓拍车辆的车牌。对于有效车牌的车辆，自动道闸的闸杆升起放行并将相应的数据存入数据库中。若为无效车牌的车辆，则不给予放行。针对所有车辆开放的场所，则车辆在入停车场时，入口摄像机自动抓拍车辆的车牌，保存车辆图片后，自动开闸放行；出停车场时，出口摄像机自动抓拍车辆的车牌，保存车辆图片后，与进入时的抓拍图片进行比对，比对通过后缴费，道闸自动开闸放行。

在非接触式IC卡辅助的停车场管理系统中，通过车牌抓拍摄像机未能识别的车辆，可通过在出入口控制机上的刷卡实现进出。临时车辆用于，也可在入口控制机上进行取卡。

5.3.1车牌识别免取卡

智能免取卡出入口系统通常设置在小区、园区大门口、地下车库出入口等处，对所有临时和长期用户开放。通过前端采集系统获取车辆基础信息，利用网络，将车辆信息数据发送至后端监控管理中心，利用车牌识别技术实现号牌数据比对，确保车辆的进出有据可查，确保车辆的进出可控，确保停车位的合理利用，确保固定车辆快速通过道闸，加强出入口的高效和安全管理。

用户通过进出口的高清摄像机识别车牌进出停车场，固定用户直接通过系统内部白名单识别通过，临时用户则记录其出入场的时间信息，作为出场时的缴费凭证。通过不同的权限设置提高入场安全级别，提升管理的有效性。

5.3.1.1系统架构

图 免取卡出入口系统架构图

大华智能免取卡出入口管理系统具备对临时车辆进行权限放行和对长期用户进行认证管理的功能。整套系统包括高清出入口摄像机、道闸、出入口指示屏和管理中心等组件构成。

Ø                      高清出入口摄像机实现视频监控、车牌识别功能；

Ø                      道闸用于从物理上阻拦车辆，控制车辆进出；

Ø                      入口指示屏用于显示停车场内各个区域空余车位的数量，出口指示屏主要用于显示收费情况、出口外部道路的情况或其他信息，可根据用户的需要进行定制。

Ø                      抓拍地感用于检测车辆，地感触发高清摄像机抓拍，实现“一车一图”功能；

Ø                      防砸地感用于检测车辆，实现道闸防砸功能；

Ø                      管理平台实现系统设备统一管理，以及业务应用；

5.3.1.2系统出入管理流程

为有效地改善出入口由于取卡、缴卡、收费造成的拥堵，采用车牌号识别认证的方式代替传统的卡片认证，可有效地提高出入口车辆的通行效率。入口实现不停车入场，出口实现固定车辆及满足免费时段内的车辆不停车出场，收费车辆免缴卡刷卡直接缴费，并实现快速出场。

1.       单相机视频免取卡收费系统入场流程如下：

（1）                      车主驶近停车场附近区域，查看余位指示屏，有足够车位时，车主驶向停车场出入口。
