海康威视69系列解码器解码上墙方法教程

文章来源:本站 人气:0 2023-11-19 14:37:32

上周三晚,康康给大家直播讲解解码器相关知识点时,得到了大家的热情回应,那么本期就给大家带来69系列解码器专题,快来一起复习~

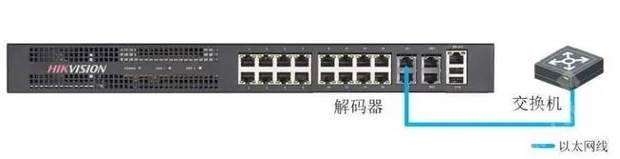

69系列解码器接线

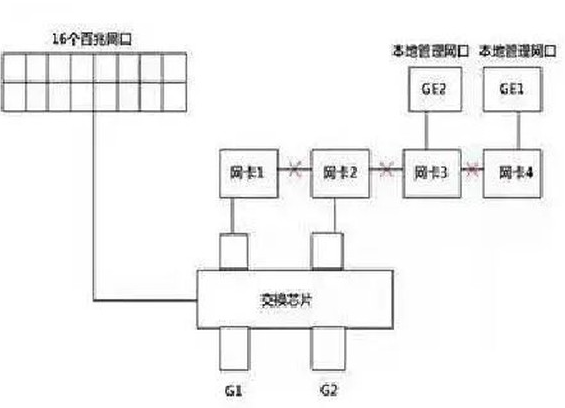

内部结构要了解



四张网卡GE1、GE2,G1和G2相互独立且不通,G1和G2交换芯片做桥梁,与16个百兆网口互通。

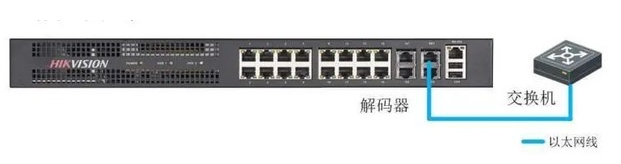

GE1做管理网口




GE1做管理网口,外接核心交换机要牢记。



G1和G2请慎接




G1和G2为千兆网口,没有特别需求勿去接。

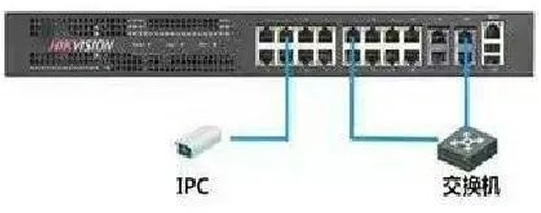

16网口如何用



GE1和16口交换机同时接核心交换机,16口就可以正常使用(受带宽限制,一般接摄像机)。

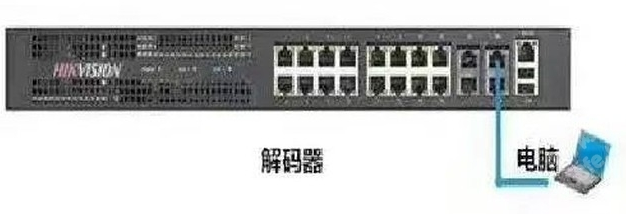

电脑直连要注意




电脑直连解码器时,不要使用IP地址192.0.0.65/66/67,避免和内部IP冲突。


小贴士

16网口为百兆交换机,G1和G2不要同时接,会环路哦~



69系列解码器解码上墙

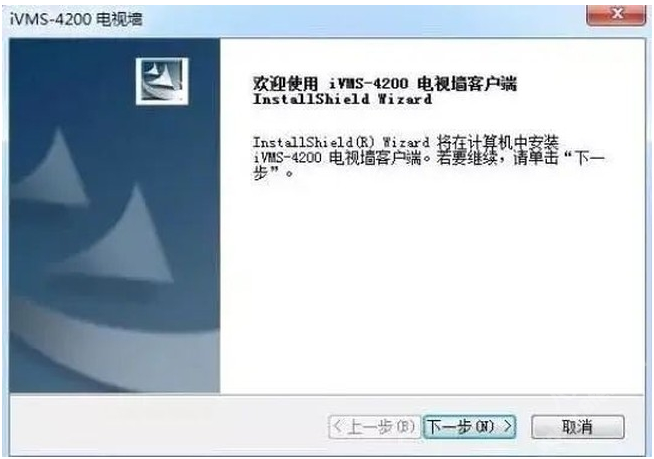

1、安装客户端软件

首先安装光盘自带的客户端软件iVMS-4200 Video Wall。首次运行软件需要创建一个超级用户,用户名和密码自定义。

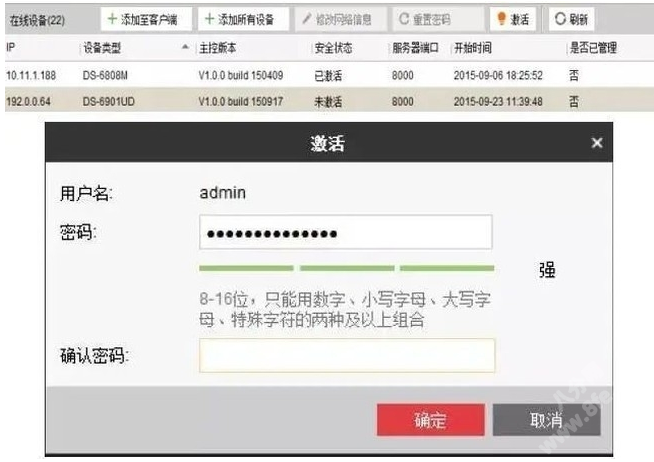

2、激活解码器

初次使用设备需设置密码,进行激活。

选中在线设备,点击激活。

若设备出厂IP与您的电脑在同一网段,

可选择在客户端直接添加设备进行激活。

激活密码需要字母加数字组合,

长度8位数及以上。

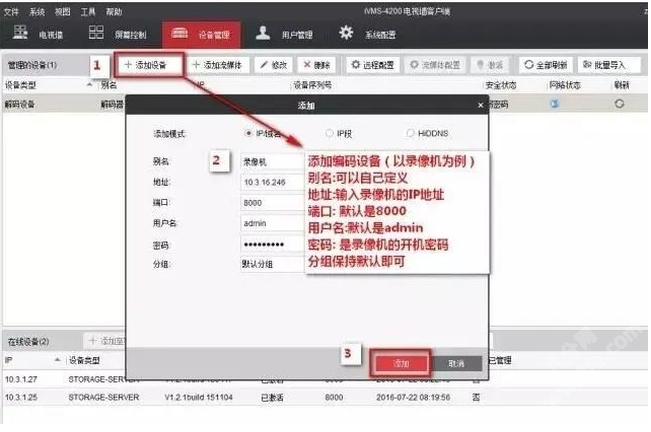

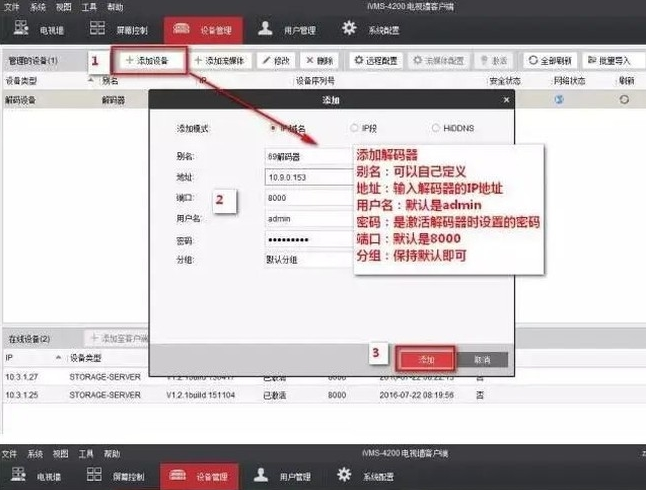

3、添加解码器&编码设备

进入设备管理,分别添加解码器跟编码设备。




4、解码上墙

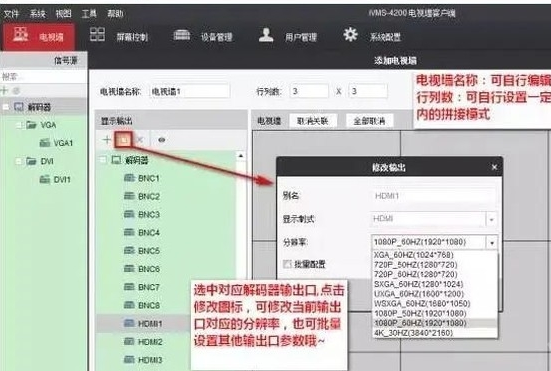

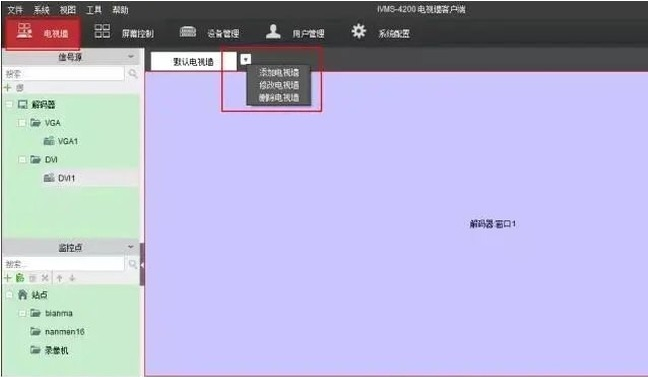

添加电视墙

进入到电视墙页面进行相应配置。电视墙配置界面点击虚拟屏幕上方的选择,可以添加电视墙。

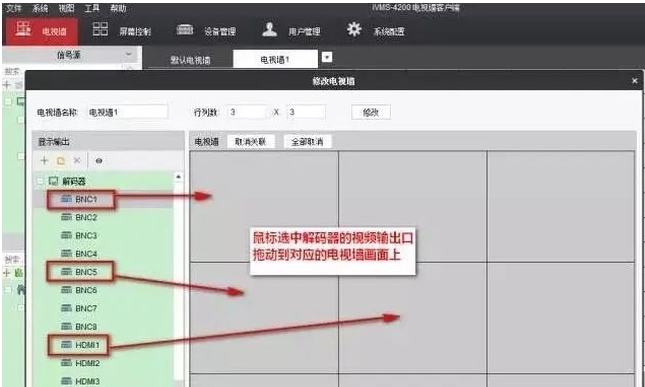

关联输出口

将解码器的显示输出口拖动到对应的大屏画面上。

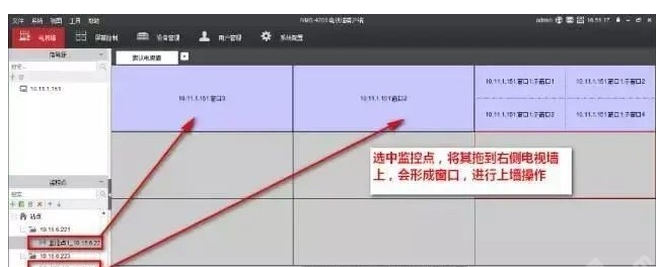

关联监控点

选中监控点,将其拖到右侧电视墙上,会形成窗口,进行上墙操作。
